九小场所智慧用电安全监控 解决方案

2020-06-24

引言:

根据我国近几年的火灾统计,电气火灾年均发生次数占火灾年均总发生次数的30%左右,占重特大火灾总发生次数的80%以上,居各火灾原因之首,且损失占火灾损失的53%,而发达国家每年电气火灾发生次数仅占总火灾发生次数的8%~ 13%,电气火灾形势严峻。



参考文献:

  1. 建筑防火设计规范GB50016-2014
  2. 村镇建筑设计防火规范GBJ39-90
  3. 建筑内部装修防火设计规范GB50222
  4. 火灾报警系统计规范GB50116-2013
  5. 住宿与生产储存经营合用场所消防安全要求GA703-2017
  6. 电气火灾监控系统的产品应满足标准GB14287.1—2014
  7. 剩余电流式电气火灾监控探测器GB14287.2-2014
  8. 测温式电气火灾监控探测器 GB14287.3-2014
  9. 电气火灾监控系统的安装和运行应满足GB 13955—2005
  10. 电气火灾监控系统的供电应满足标准GB 50052—2009

11)公消〔2015〕289号文件

12)国务院安委办〔2017〕34号文件

13)中华人民共和国公安部公消【2017】297号 文件



1、技术背景

    2017年10月10日,公消(2017)297号文件《关于全面推进“智慧消防”建设的指导意见》指出了消防信息建设的目标,按照《消防信息化“十三五”总体规划》要求,综合运用物联网、云计算、大数据、移动互联网等新兴信息技术,加快推进“智慧消防”建设,全面促进信息化与消防业务工作的深度融合,为构建立体化、全覆盖的社会火灾防控体系,打造符合实战要求的现代消防警务机制提供有力支撑,全面提升社会火灾防控能力、部队灭火应急救援能力和队伍管理水平,实现“传统消防”向“现代消防”的转变。

    智慧消防亟待建设,电气火灾安全智能化监控作为智慧消防物联网建设的重要组成部分,关系着社会化火灾防控水平。

2、现状分析

   近年来,城乡居民住宅及小型生产储存经营合用场所火灾事故多发,给人民群众生命安全造成严重危害,根据有关火灾数据分析,94%的火灾发生在缺乏安全防控措施的三小场所、棚户区、城乡结合部等区域,这些区域普遍存在人口密度大,用电密度大,电力设备及线路老化严重等问题,且存在供电线路架空现象,电话线、网线、有线电视等各种线路缠绕在电线上的现象,此外,随着人民生活水平的提高,各种大功率电器如空调、电磁炉、电热棒、电水壶、取暖器等使用率提高,用电负荷年年增长;这些火灾发生的重灾区30%以上是由电气火灾发生,在电气火灾中,电气线路火灾约占60%,而低压线路火灾又占电气线路火灾的90%以上。

   火灾无情,不仅会造成财产损失,还会酿成惨剧。一场场火灾事故发生的背后,是一个个悲伤的故事,更是一份份惨痛的教训。用电安全无小事,防与控相融合,成为现代智慧安全用电的重要发展方向,要想解决这个问题,首先要了解一下什么是电气火灾及其是如何发生的,我们应采取怎样的措施来预防它。

2.1电气火灾定义

电气火灾是指电气线路、用电设备、器具以及供配电设备等由于安装使用不当、线路老化或机械损伤等原因造成线路短路、过载或产生剩余电流、电弧等引起的异常高温,引燃或引爆本体及周边可燃物或粉尘、可爆炸混合气体等而发生的火灾。

2.2电气火灾引发原因:

漏电火灾

短路

过流过载

接触电阻过大

静电、电弧

三相负载不平衡

电器设备老化

违规操作

2.3政府措施:

   打造智慧式电气火灾监控系统。

   政府为解决这一安全难题,通过大量的调查研究,将传统电气火灾监测系统与物联网、云计算、移动互联网等科技手段相结合,推行智慧式电气火灾监控系统,智慧式电气火灾监控系统是具有远程服务平台的电气火灾监控系统,它对引起电气火灾的主要因素(线缆温度、电流、剩余电流、电压)进行实时在线监测和统计分析,可实现对一级配电柜、二级箱柜等各关键节点的剩余电流、电流和温度的实时监测,采集剩余电流、导线温度、电压和电流的数据变化,手机及时掌握线路存在的用电安全隐患状态,预防并发现电气线路动态运行中出现的安全隐患,并通过系统分析电气设备回路的相关参数,判断故障发生的原因,指导相关单位开展治理,达到消除潜在的电气火灾安全隐患,实现防范于未燃的目的。

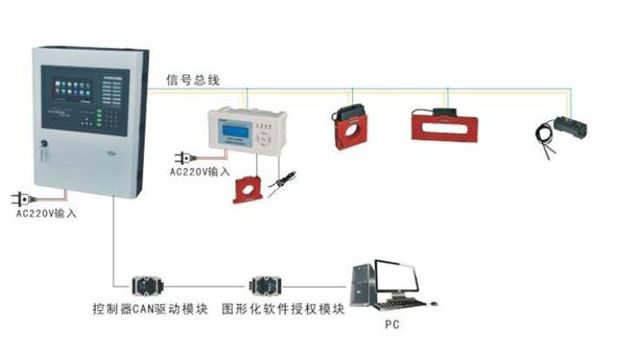

1:传统智慧式用电系统工作原理图

    但是,理想与现实总是差距太大,表面上看传统智慧电气火灾监控系统能监测用电数据并实时上报分析,但是侧重点在前端一二级箱柜,而且是只监不控,涉及范围太广,不能真正落实到具体用户侧线路采集分析管控传统智慧电气火灾监控对于用户侧用电安全监控犹与鸡肋一般···

    正所谓治标治本,一个标本兼治低成本高可靠的解决方案,是政府对多合一场所用电安全治理防范的核心诉求!而不仅仅是一个常规意义上的报警器

    所谓治本:如何从原头及时有效杜绝电气火灾发生

    所谓治标:如何减少人员财产损失

    所谓低成本高可靠:花小钱办大事

    然而,市场上没有一款产品真正帮助政府有效解决这些痛点···

    用户侧的电气火灾与触电事故占了电气火灾发生的绝大多数,而这部分是目前没有任何智能预警,技防的,利用AI技术提升用户侧电气安全,是急需的,也是造福人类的事情。

3、客户期望

行业对供应商的期望主要涵盖以下四点:

 产品:技术领先、系列齐全

影响力:品牌、市场占有率

服务:技术支持、售后服务

成本:价格合理、节能管理

4、客户需求

客户的需求主要有以下五点:

  • 安全性:防漏电人身保护方案、安全用电管理方案
  • 高质量:材料高可靠性
  • 舒适度:智能管控,主动防护
  • 成本控制:节能方案、电能质量优化方案、智能化用电管理系统方案
  • 先进性:持续改进的方案

5、关于乐鸟

北京乐鸟科技有限公司总部坐落北京,集研发、销售、生产和运营服务于一体的 高新科技企业,公司以诚信、品质为企业发展根本,创新作为企业发展的动力,品牌作为企业追求的目标,愿与行业同伴携手并进,与社会各界真诚合作。

乐鸟科技始终坚持技术创新与自主研发,研制的智慧用电监控智能硬件、智能断 路器智能硬件、灭弧式短路保护器智能硬件、烟感报警器智能硬件、可燃气体探测器 智能硬件、云联网器智能硬件、余压监控智能硬件、宿舍用电管理智能硬件、防火门 监控智能硬件、消防设备电源监控智能硬件等产品,通过乐鸟智慧消防云平台、人工 智能AI算法、NB-IoT等多种先进信息化技术手段,使得消防安全具备人的思考和解决问题的能力。


6、技术方案

本方案采用乐鸟智慧型断路器,配以智慧式用电安全监管平台,对电力系统提供全方位的安全保护

6.1系统特点:

对各类电参数实行全面的检测与控制、全方位提高安全性能,在传统空开保护项目(漏电、短路、过流/过载)的基础上,增加对打火、过温、过压、欠压、雷击的检测与保护,从而弥补传统电力安全设备的不足,全面保护电力系统安全运行;

对电气异常迅速作出断电与报警反应,并记录异常类型,从而在保护电力系统的同时让管理人员及时了解电力系统现状;

随时随地直接远程查看电路状态,包括报警信息、开关状态、电压、电流、漏电流、温度等,各种用电安全数据触手可及。

允许每月自动检测漏电保护性能,以取代可靠性极低的人工检测,确保漏电保护随时有效,为人身安全提供高级别的保护。

6.2重要功能:

漏电保护 :线路漏电流达到30mA时,断路器0.005s断电保护;

短路保护:线路短路时,断路器0.04s断电保护;

● 微断分断能力高达6KA,塑壳分断能力达到50KA

过流(过载)保护;

过欠压保护:超过250V/430V预警,低于190V/320V预警;入户电压超过263V/456V10S内断电保护;

单相浪涌雷击保护:浪涌最大泄放电流15KA

功率限定:达到限定功率,5s后断路;

漏电保护功能自动检测:可设置漏电保护功能每月自动检测;

自动送电:漏电检测断电5s后自动送电;

手自动一体控制:手机遥控,可以按键自动控制,也可以通过手动推杆控制通断;

在线检测、定时开关、故障记录、安全记录;

● 三相不平衡报警、缺相报警。

6.3技术参数

技术参数

功能说明

功能配置



过欠压保护



额定电压Ue

阈值

动作类型

备注

380V

U>456V

10s内断路保护



U>430V

APP、平台预警



U<320V



220V

U>263V

10s内断路保护



U>250V

APP、平台预警



U<190V





功率限定

达到限定功率,5s后断路

自动送电

漏电自动检测成功后5s内自动送电

带漏保微断

打火

线路接头5秒内通断至少10次打火断电

过温保护

过温70度5S报警,过温90度5S内断电

漏电

漏电30mA以内,0.005S断电



7、系统介绍

7.1分区域用电安全管理:

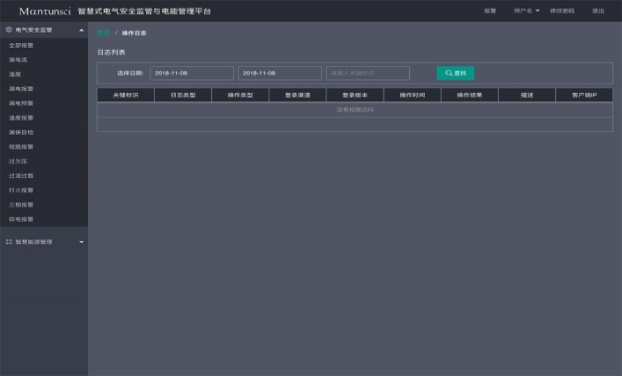

可以对项目中所有安装智慧断路器的场所按区域进行用电安全管理及预防;还可以通过超级管理账号对每个子账号的登陆和操作记录进行查询,让主管单位对管理片区内各现场用电安全管理工作做到有效及时的监督。

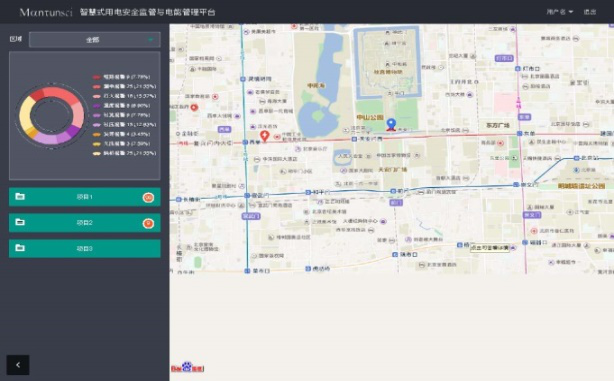

2:分区域用电安全管理

7.2故障类型统计与分析:

可以实现对管辖区域内各安装现场所有用电故障及其故障类型进行统计和分析,能让用户系统电力维护主管人员清晰了解某段时间内用电事故最频发事故及具体每个用电事故发生的线路,便于快速解决用电故障及针对性进行线路改造和优化。



3:故障类型统计与分析

7.3实时报警断电

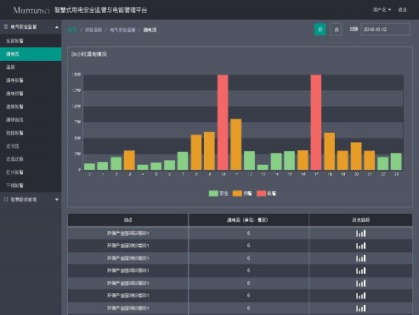

漏电流管控、温度监控、短路、过流过载、过欠压、打火报警、三相报警等,具体跳闸值详见技术方案中重要功能阐述。

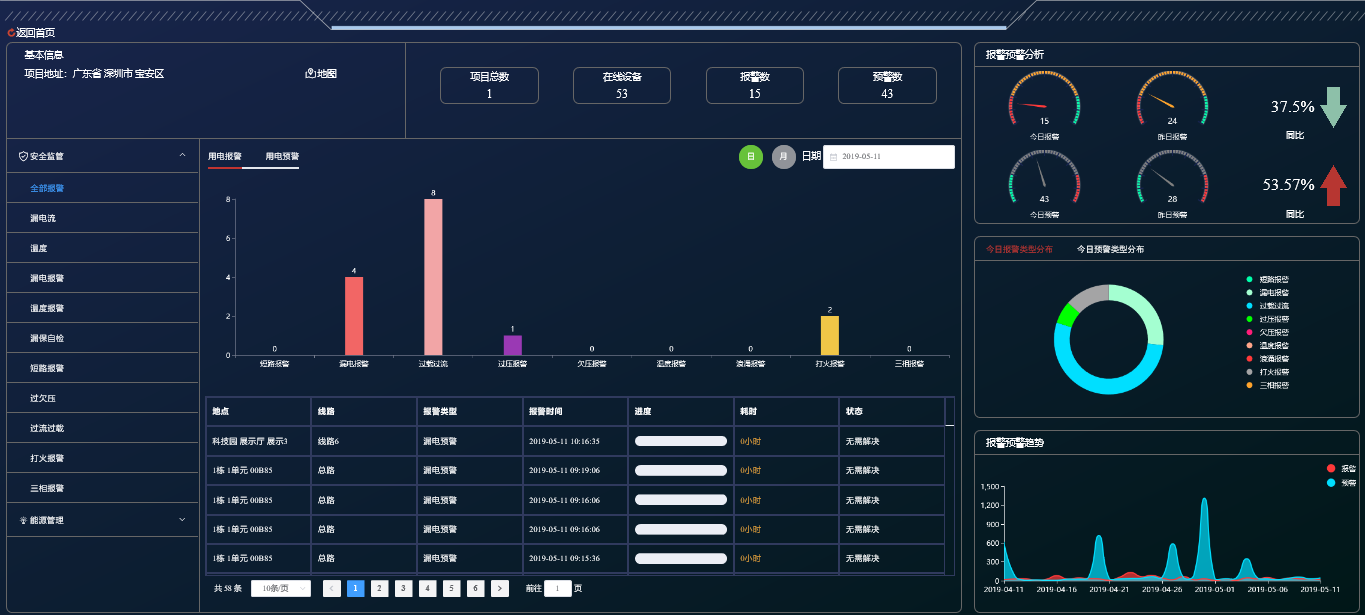

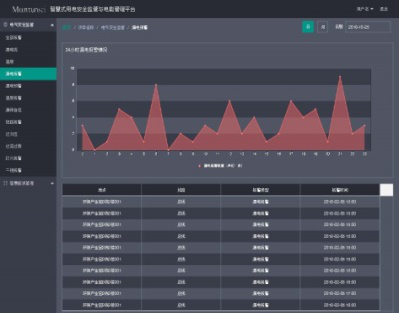

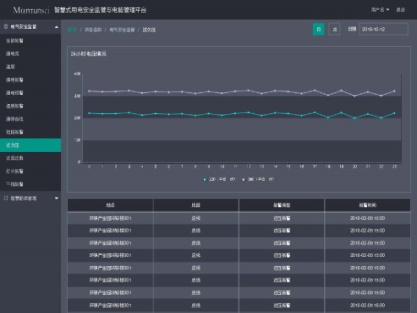

4:部分报警类似统计与分析

7.4能耗管理

可对年度用电量、月度用电量、日用电量、小时用电量进行同比与环比趋势分析,为区域能耗管理提供可视化的趋势信息。同时本系统还可以对区域内每个点位的用电量进行查询,并具备报表打印功能。

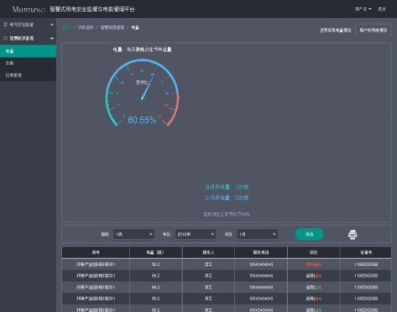

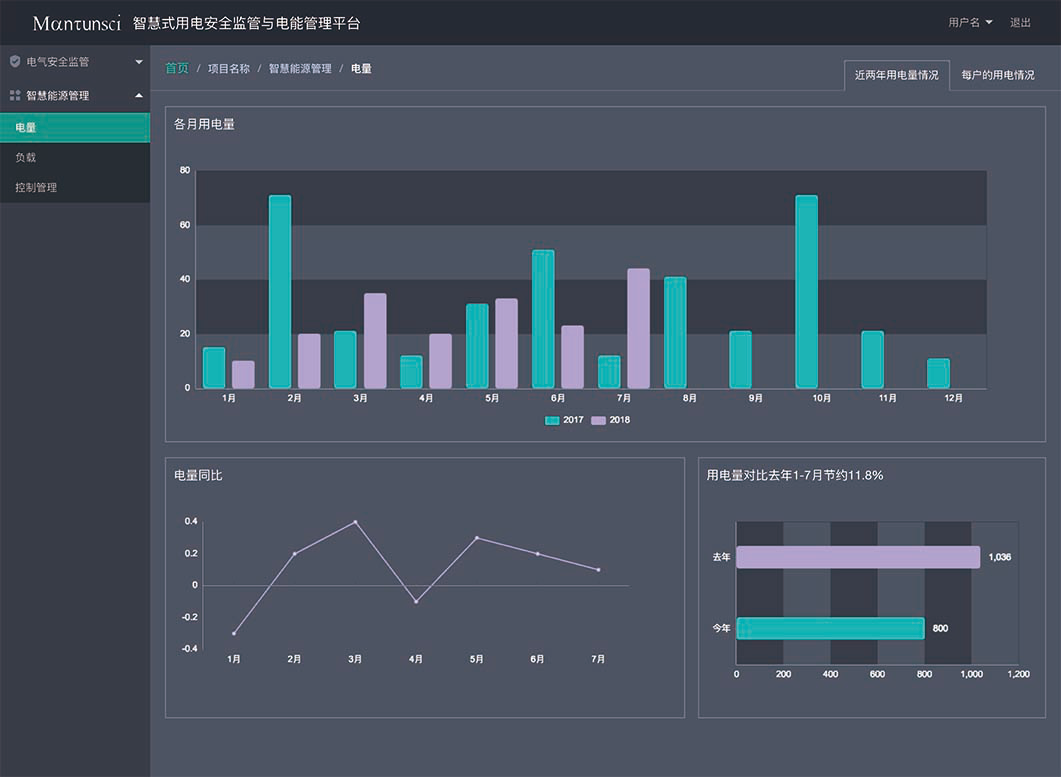

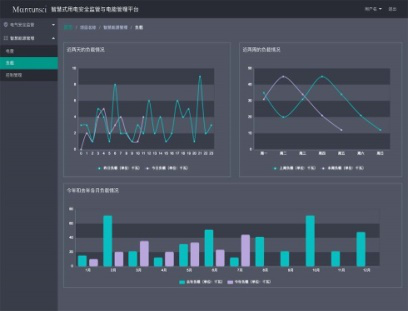

5: 能耗管理

7.5智能控制

可通过手机APPPC平台实时查看和管理区域内各电箱的状态并进行定时控制、远程控制,还可以批量修改电箱密码等,让管理更及时、更快捷。

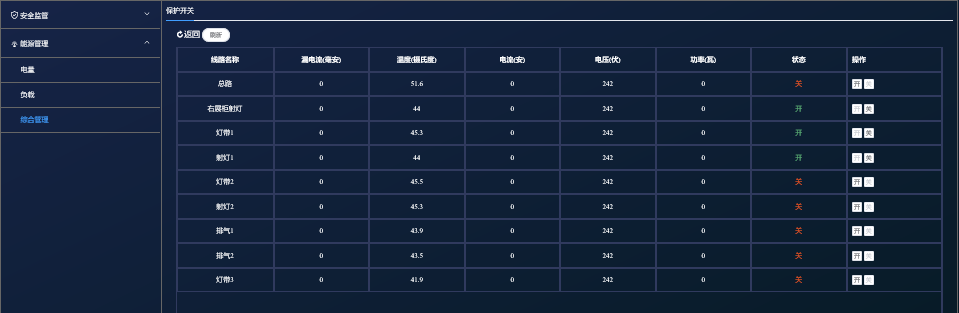

6:智能控制

8、选型预算

在本方案中以单独一个三小场所总配电为例:可使用以下的Mantunsci S3系列iMCB小型智慧断路器,主流的选型是:

        1. S3-ZNC32 (单相220V 2P智慧微断(漏保) 漏电流30mA,额定电流32A,分断能力6KA,占3P位置)
        2. S3-FNC63(单相 2P智慧微断,额定电流63A,分断能力6KA,3P位置
        3. S3-FC20 (单相220V 1P智慧微断  额定电流20A,分断能力6KA,占1.5P位置)
        4. S3-P25  (电源及防浪涌模组  DC12V\2.5A占2P位置)
        5. S3-T30  (有线以太网通讯模组  TCP/IP协议  占1P位置)

产品名称

型号

数量

单价

总价

说明

智慧微断及配套模组套件

单相 2P智慧微断

S3-FNC32



1



X

X

电箱总开关,短路、过流等保护功能

单相 2P智慧微断(漏保)

S3-ZNC32



2



X

X

空调、常用插座回路,带漏保和自检功能

单相 1P智慧微断

S3-FC20



2

X

X

备用,照明

电源与浪涌保护模组

S3-P25



1

X

X

智慧微断供电模组

网络通讯模组

S3-T30



1

X

X

智慧微断网络通讯模组

配电箱

20

1

X

X



配置说明:

1、该配置可满足1路照明、1路空调、1路插座、1路备用;

2、直接更换传统空开,不改变用电性能;

3、如因其他区域用电线路有不同配电管理需要,也可选择实际情况调整智慧断路器的规格和用量,根据实际环境需求可采用其它无线传输方式。

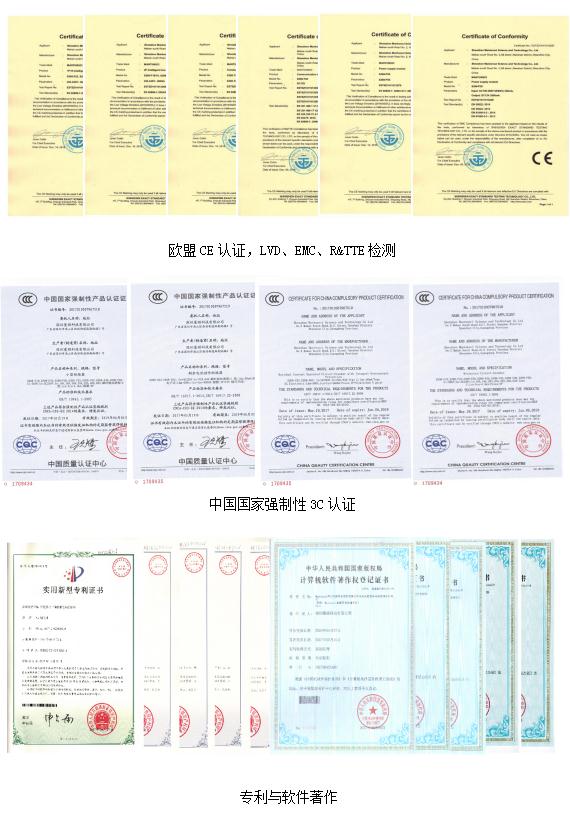

9、资质证书

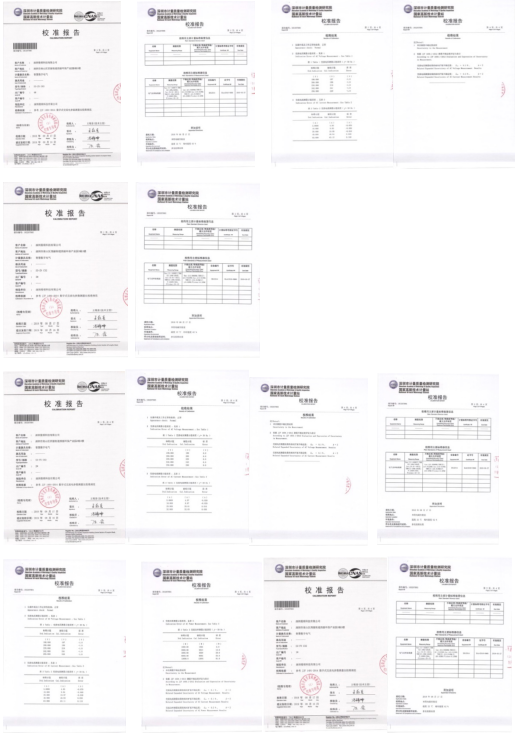

10、计量报告
