智慧用电介绍
1、应用场景概述
乐鸟智慧用电是通过配套设备对建筑物内的电气线路用电安全隐患进行数据实时采集,以物联网+大数据+云平台对采集到的数据进行分析统计,实时地将反馈信息直接传递到用户的私有云服务器局域网,在局域网内的电脑或者可以上局域网的pad等可以通过内网监控用电情况,第一时间通知用户处理电气线路中存在的安全隐患,将电气火灾安全隐患扼杀在萌芽中。
在建筑物内,我们从进电的总控制端开始进行点状采集,总控制端再下分各个分回路控制端,每一个分回路控制端即是一个点,我们可以精准地知道一栋建筑物内有多少个点,具体哪一个点有电气火灾安全隐患,方便电工及时排查处理。
2、项目核心内容
智慧式用电安全隐患监管服务系统,是对引起用电安全事故(如:电气火灾)的主要因素(导线温度、电流和剩余电流)进行不间断的数据跟踪与统计分析,通过物联网技术实现了实时发现电气线路和用电设备存在的安全隐患,并可通过私有云的服务平台向私有云的安全管理人员和用户发送预警信息,指导管理人员电气火灾治理工作的有序开展和实施,达到减少潜在的用电安全隐患,实现“防范于未然”的目的。
此系统是一种成熟的、有效的用电安全监管工具,能实时“在线”监测导线温度、电流、剩余电流、电线短路、功率、电能等,及时提醒用户或者通知安全管理人员事故点,并且能够根据一段时间的历史数据对贵所的用电进行专业的分析,评估用电风险,大幅度降低用电安全事故发生的几率,在各方面积极配合与努力下能够有效避免用电安全事故的发生,从而大大提高用电安全监管水平,真正的做到防患于未“燃”!
系统创新点
(1)理念的创新:“预防为主”
通过“事故预防+事故预警”将用电安全隐患风险管理前置处理;用电安全事故发生是一个缓变到突变的过程,通过电气线路的剩余电流,电流和温度等线路参数实时监测,对电气线路的安全隐患做到提前预防;当监测到电气线路的剩余电流,电流或温度,电压,电弧异常后,且其参数到了报警阀值则迅速发出用电安全隐患预警。
(2)技术的创新:“专业数据分析”
通过电气线路运行的历史及宏观数据进行用电安全隐患的专业分析,提高对贵所用电安全的管控水平。
设计依据
JGJ16-2008 民用建筑电气设计规范
GB/T50314-2012 智能建筑设计标准
GA/T70—2004中华人民共和国公共安全行业标准
GB50258-96 电气装置安装工程1KV及以下配线工程施工及验收规范
GB50168-2006电气装置安装工程电缆线路施工及验收规范
GB50169-2006电气装置安装工程接地装置施工及验收规范
GB50198-2011 民用闭路监视电视系统工程技术规范
GA/T75-94 安全防范工程程序与要求
GA/T74-2000 安全防范系统通用图形符号
JGJ46-2005施工现场临时用电安全技术规范
GB2887-2001 《电子计算机场地通用规范》
GB50174-2008《电子信息系统机房设计规范》
项目建设背景
大部份建筑,电气火灾难预防,难管理,各大政府提倡建议安装使用智慧用电管理系统。尤其是高层建筑都已按照国家规范安装了消防自动报警控制联动系统,而一旦有火灾发生,整栋建筑尤其是高层建筑首先主要是靠这套系统实行自救。因此,建筑内部的这套消防自动报警控制联动系统是否能够正常、有效地运行,是关系到整栋建筑安危的关键中的关键。单位内部消防自动报警控制联动系统工作状况的实时监控缺少有效的手段,容易产生以下问题:
首先,单位责任意识不强,消防管理制度和措施不健全,忽视安全教育,特别是在人们最疏忽的深夜、凌晨,对发生的火情缺乏警惕,容易酿成重大灾害。
需求分析
能提供跟公有云一样的私有云功能服务,但是也保证数据在企业内部保留,不接入公有云,提高数据的保密性。
第一、可以在不铺设通讯线的前提下快速的解决通讯问题。
第二、可以随时通过简单的添加无线路由器的方式增加电气火灾的监控点。
第三、可以在最短的时间内完成施工。
第四、如果想接入公有云可以快速的对接。
第五、企业内部可以同时多人监控。
第六、同时达到满足电气火灾预警功能要求。
总体框架
系统由三大核心架构组成:LN6M-L1T4A3V3智慧用电安全传感终端、路由器、LN6JZ-lora无线lora网关、智慧用电管理服务私有云平台(服务器+操作系统+数据库+乐鸟云119私有云平台)。
本系统以内部建设lora无线系统接入内部局域网或者独立建设为独立局域网为基础,在内部建立私有云服务器,实时运行监控内部用电安全情况,对建筑用电进行集中监控管理,电气抵御火灾的能力。
网络部署架构图如下图
系统介绍
乐鸟私有云电气火灾监控系统,是通过前端的LN6M-L1T4A3V3监控探测器采集到报警信息数据后通过Lora的无线通讯方式传递数据给lora无线数据网关,lora无线数据网关再把数据传递给局域网的服务器,然后把数据再发送给各个web端的监控软件。
在局域网的web软件可以实现远程监测、实时接收监测线路中的剩余电流、温度、电流、电压、功率、频率、电度、故障电弧等变化信息,当监测线路发生异常时,迅速发出报警信息并显示故障原因,通过监控探测器(终端探测头)采样配电柜(箱)内导电母线中的电流、漏电流信号和温度,经内置单片机系统分析处理后,乐鸟云119私有平台。
系统功能
用电线路实时监测预警管控
过载监测:根据线路和接插件标称功率,设定每条回路预警和最高负载值,系统根据实时电流监测,判断是否过载,减少火灾隐患。
异常监测:根据不同负载类型和时段,设定每条回路电流异常预警和断电值,当电流异常变化达到设定值,产生报警或断电。
温度监测:根据接插件部位或线路温度,对过温现象实时监测,设定预警和断电值,当系统监测温度达到设定值时,进行预警或断电。
漏电监测:设定漏电电流预警和断电值,当系统监测到漏电电流高于设置值时,启动跳闸保护。
回路闪联监测预警断电
系统通过实时监测电流变化,根据电流强度和高频率波动,判断是否存在快速连续性闪联现象,设定预警和断电值,防止插座插排及用电设备出现高强度高频率打火,引发火灾,减少火灾隐患。
配电线路断电预警
系统可对前端用电回路状态能明确判断,从而减轻现场复核警情的压力,与视频监控联网系统相结合,对前端报警进行辅助性判断,减少现场出警复核的次数,降低网点工作人员劳动强度,节约人力资源。
老化评测机制
在系统中对线路设定老化参考值,根据年限长短和线路材质设定线路负载,在网点并未实际增加用电设备,却已经达到系统设定负载值时,产生报警并断电保护,减少火灾隐患。

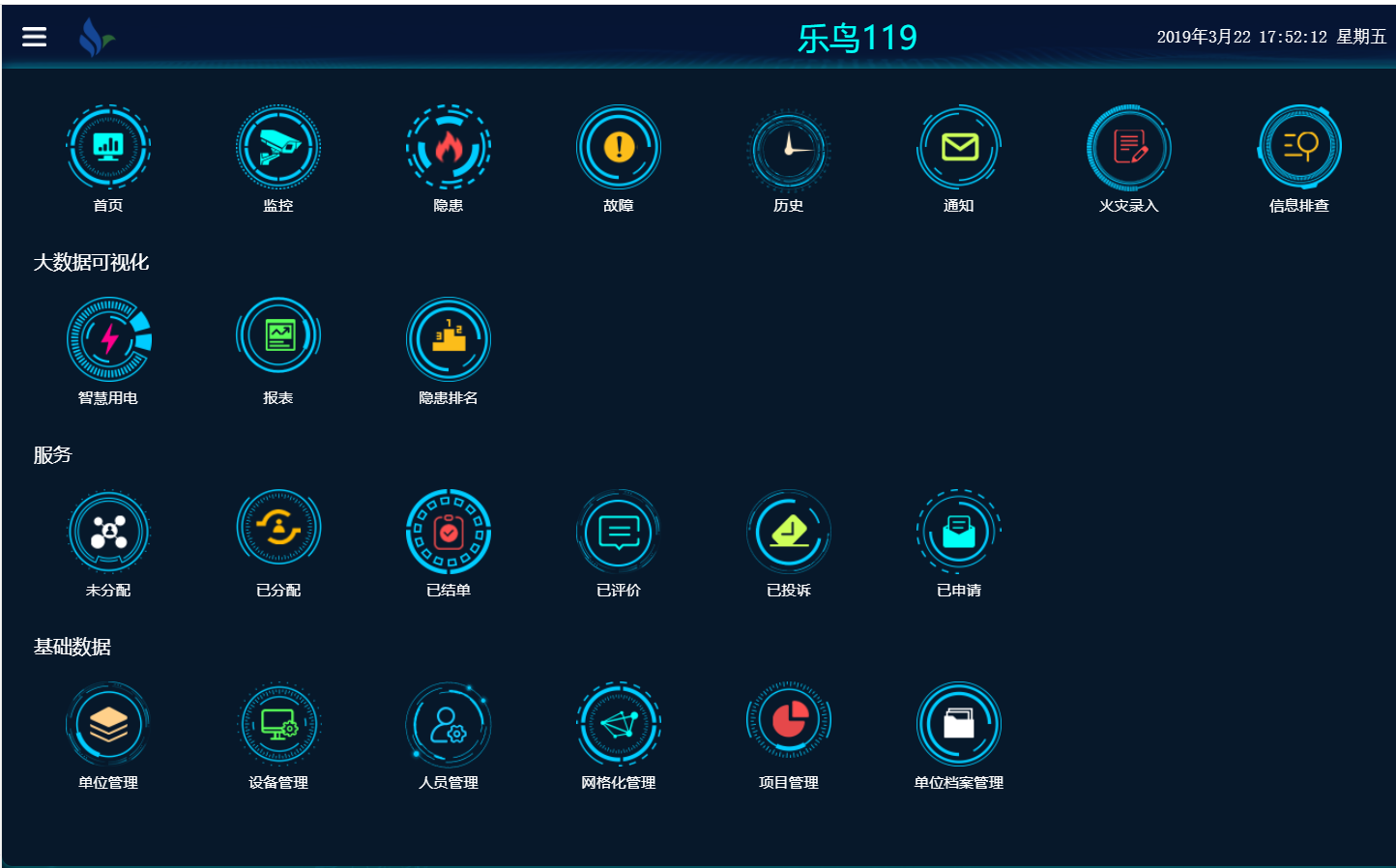

乐鸟云119私有云平台
乐鸟云119平台主要功能

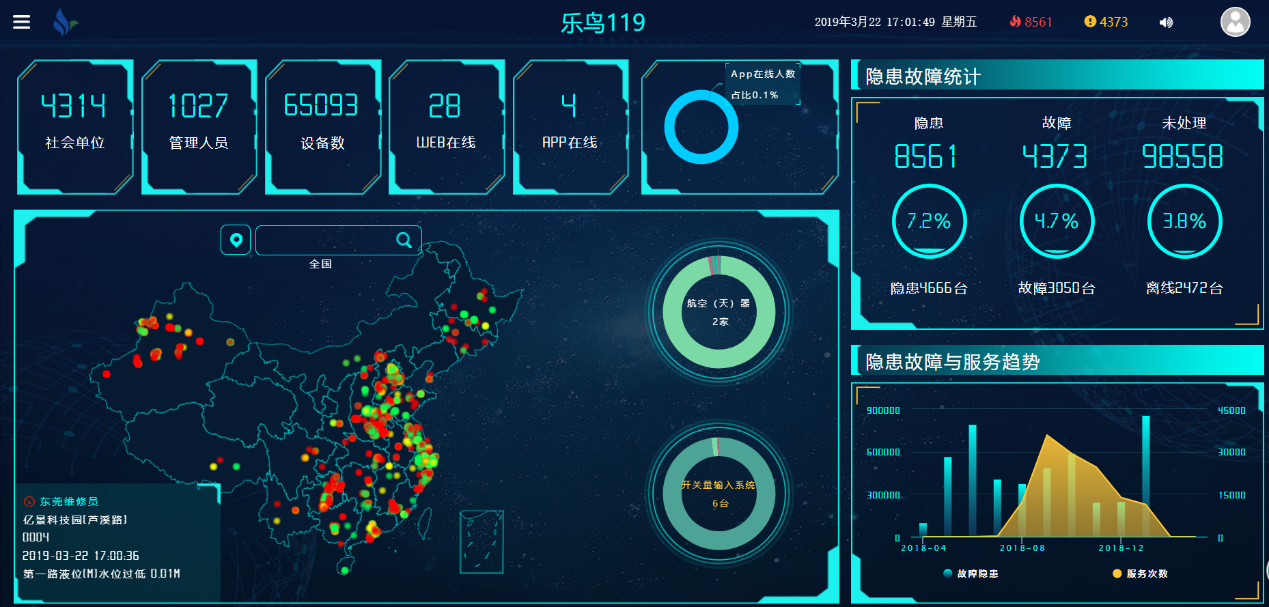

大数据分析界面。

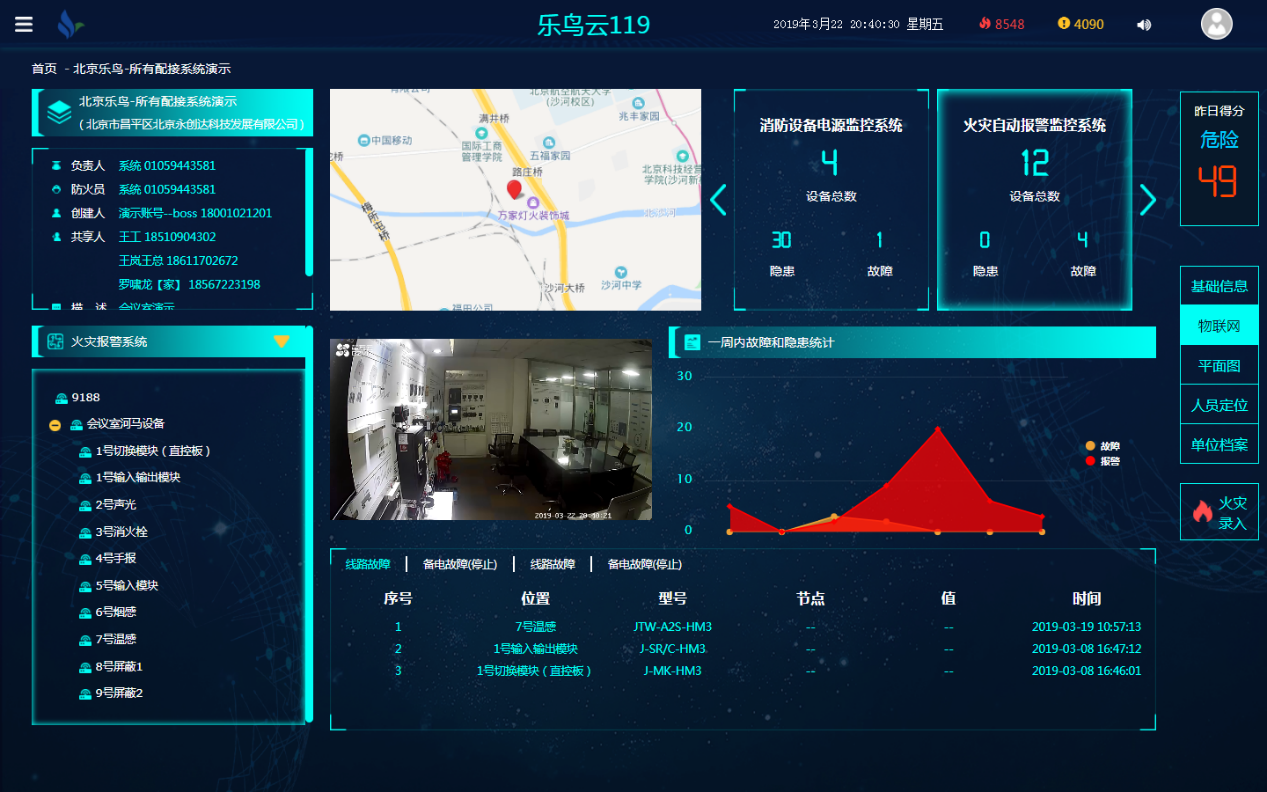

单位物联网界面

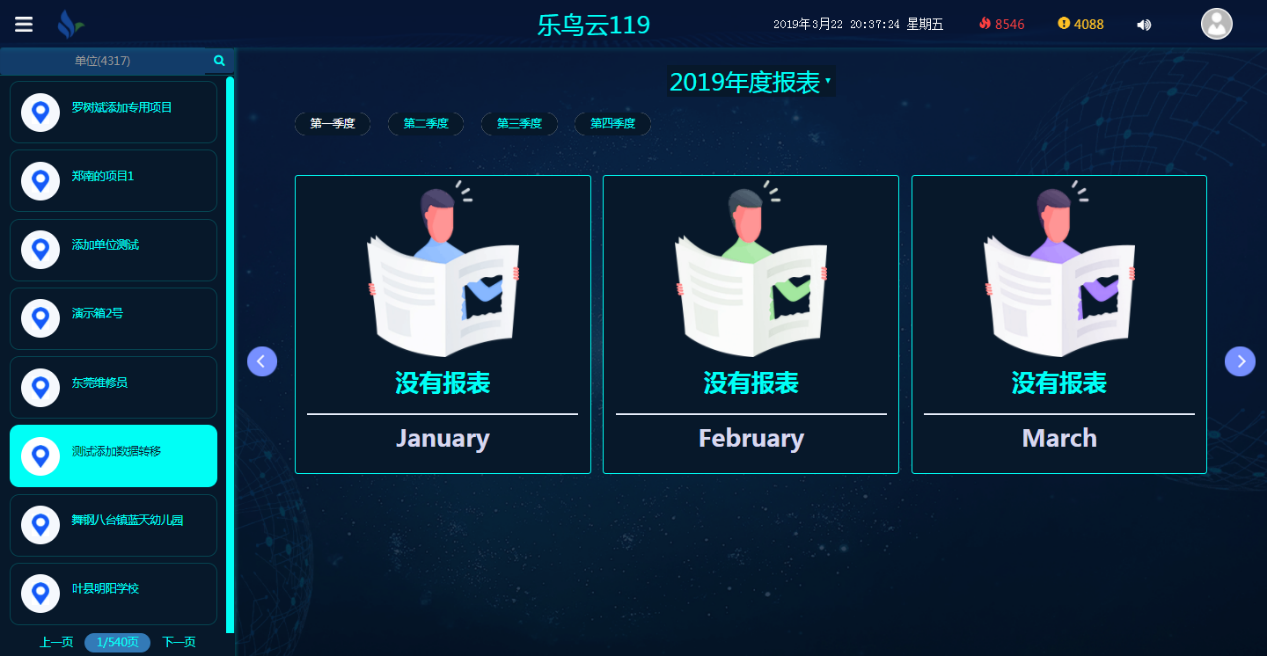

数据报表
单位介绍功能。

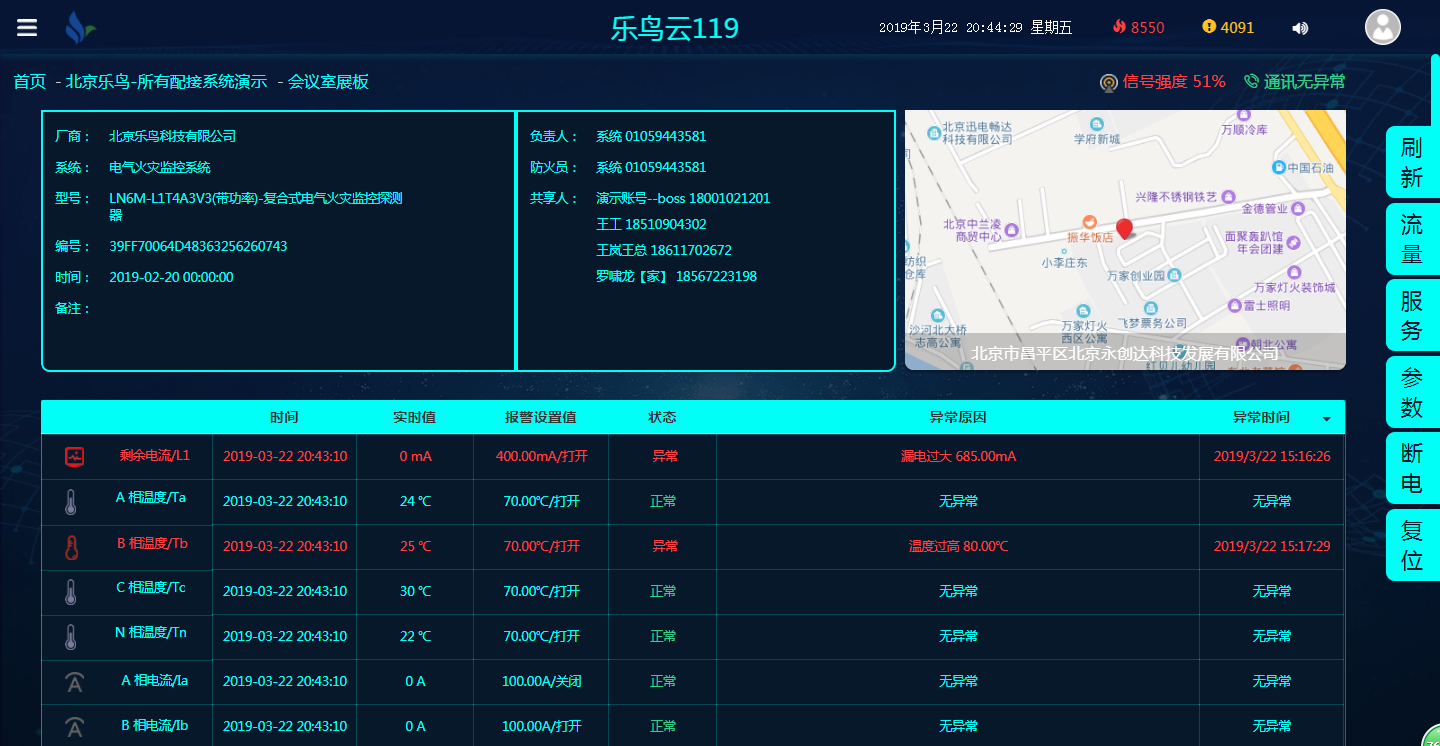

设备监控点的具体信息。
故障列表、平面图、等等一系列优秀的功能。
LN6M-L1T4A3V3 智慧用电管理终端
LN6M是对低压配电系统(400V)引起的火灾、人身触电、系统故障、A\B\C\N对地短路等产生的剩余电流、温度、电流、电压、频率、功率、电度、故障电弧进行监控报警。剩余电流过大时、温度过高时、电流过大时,会烧毁电气设备或者产生热量和火花导致火灾,温度过高直接可以产生火灾。
LN6M电气火灾监控探测器依据国家标准GB14287.2-2014、GB14287.3-2014、GB50045-95(2014版)、GB13955-2014,同时参考国际电工标准呢IEC62020,IEC60755、IEC60364。
尺寸
● 尺寸:120 mm × 95 mm × 65 mm (长 × 宽 × 高)
●安装方式:35mm标准导轨安装

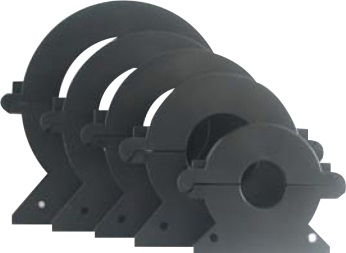

LN6K剩余传感器
介绍
LN6K 开孔圆形剩余电流传感器对接 LN6M电气火灾监控探测器给它们提供剩余电流信号,数据采集传感器,属于开口圆形。
尺寸选型
型号 |
Ø |
A |
B |
C |
D |
E |
F |
Q |
LN6K-63A |
26 |
80 |
75 |
22 |
56 |
68 |
57 |
5 |
LN6K-160A |
46 |
108 |
107 |
26 |
71 |
95 |
80 |
5 |
LN6K-250A |
65 |
128 |
127 |
26 |
91 |
115 |
99 |
5 |
LN6K-400A |
81 |
144 |
144 |
28 |
97 |
129 |
109 |
5 |
LN6K-630A |
103 |
174 |
174 |
30 |
126 |
155 |
127 |
5 |

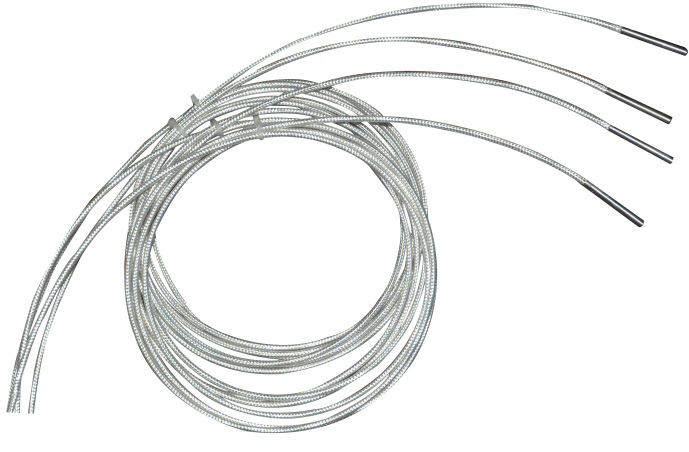

LN6T 温度传感器
LN6T为外置式温度传感器,配合LN6M、LN6D电气火灾监控探测器使用,测量线路、设备外壳和箱体柜体温度,测量范围 45-140℃,标准引线1.5m。
应用
将温度传感器与A B C N 分别压接在靠近接线端子处的绝缘导线外表处,取样为绝缘材料的温度,可检测线路的长期过电流温度及其因接触不良接点温升;每路需四个温度传感器;

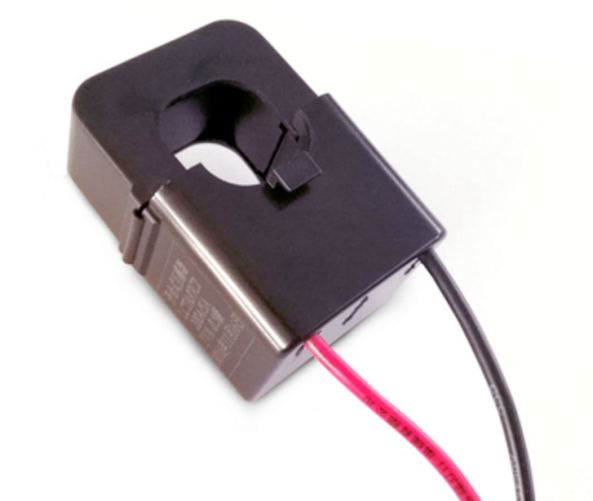

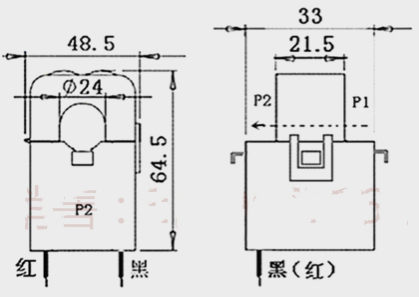

LN6I开口式电流传感器
应用范围:
产品选型
产品型号 |
输入电流 |
精度 |
过载倍数 |
耐压 |
容量 |
LN6I-63A |
63A |
1% |
<1.2倍 |
<1KV |
<1VA |
LN6I-160A |
150A |
1% |
<1.2倍 |
<1KV |
<1VA |
LN6I-250A |
250A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
LN6I-400A |
400A |
0.5% |
<1.2倍 |
<1KV |
<1VA |
注意事项:
1.电流变换器初级应串联于被测电流回路中,次级应近似工作于短路状态。

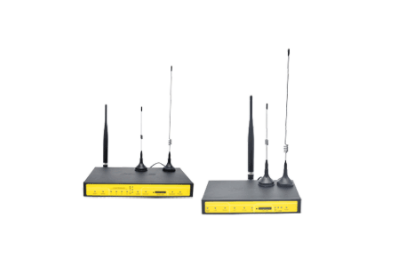

LN6JZ-lora无线lora网关
LN6JZ-lora基站是一种基于 Lora 协议的无线通信网关/基站,接入各类应用节点的Lora 终端,采集到的信息通过线以太网方式传送到服务器。该产品采用高性能的工业级 32 位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时提供 1 个以太网 LAN, 1 个 WIFI 接口,支持 WIFI 无线配置管理和在线升级,支持 GPS 定位,支持 220V 市电、POE 供电、太阳能、直流电源等方式供电。
针对本项目的产品清单
初步估计本项目需要安装250个左右的LN6M-L1T4A3V3电气火灾监控探测器设备,需要在平面图提供lora的无线通讯服务,考虑到本项目的面积超过11km最大处,不需要安装多基站服务,所有采用一个LN6JZ-lora无线lora网关,一个工业路由器AR111-S 4口企业级千兆路由器网关,一台戴尔(DELL)PowerEdgeT30服务器。
项目报价
编号 |
名称 |
型号 |
单位 |
单价 |
数量 |
合计 |
备注 |
1 |
电气火灾监控探测器设备 |
LN6M-L1T4A3V3 |
套 |
|
250 |
|
|
2 |
无线lora网关 |
LN6JZ-lora |
套 |
|
1 |
|
|
3 |
工业路由器 |
AR111-S 4 |
台 |
|
1 |
|
|
4 |
服务器 |
(DELL)PowerEdgeT30 |
台 |
|
1 |
|
|
施工方案
鉴于该工程质量目标高,施工场所多,虽然无需布线但需要停电的特点,我公司将集中人力保质量、保安全,做到高质量高速度的完成施工,使客户满意。
搞好各部门间协调配合,组织好配合施工,穿插施工,在停电不影响银行正常工作的时间段进行停电施工作业,在安装施工作业前,能预先加工的预先加工,预先加工后等待安装。
本工程施工涉及到停电作业,为了降低停电次数、缩短停电时间,
将停电对银行造成的影响降到最低,将工程施工都分为两个阶段:
第一阶段 用电安全探测器安装(不需要停电) 依依照《银行电气安全系统配置》将各设备所用的探测器、电源线缆根据现场情况安装到位。
第二阶段 电压采样接线(需要停电)
依照《银行电子配置清单》协调停电,将所有设备安装到对应的回路上,且设备所用的 AC220V电源接好以及探测器三相线路取电压。
具体施工方案如下:
电柜内背面安装固定板,固定板上安装导轨,后将发智慧用电管理终端模块安装在导轨上。温度传感器用高温扎带固定在对应监测回路空开的下口线缆上。探测器的电源在柜内取,电源要通过小空开来起到保护作用,电流互感器是开口型的,套在空开下口的电缆上,零序电流互感器要注意不能把地线包含在圈内。剩余电流互感器现场的三相线和零序线(ABCN)需要同时穿过互感器,互感器连根引线连接到监控探测器,为了以后维修方便,安装于下端口处较好,安装时要停电。安装时断开空开,注意验电放电,禁止带电作业。断电前与使用单位相关管理人员联系好,不能影响银行正常运作。
现场安全用电措施
- 在拉设备电源时,电线均应完好没有破损,且不得乱拖乱拉。
- 所有移动电具在使用时,须在漏电开关保护之中,电线无破损,插头插座应完整,严禁不用插头而用电线直接插入插座内。
- 各类电动工具,要管好、用好,严禁机械带“病”运转,各类防护罩应完备无缺。
- 电气设备所使用保险丝的额定电流应与其负荷容量相适应。禁止使用其它金属代替保险丝。
各种电气设备电源线绝缘不准有老化、破坏、漏电等现象。
施工安全措施
- 进入施工现场前,应首先检查施工现场及其周围环境是否达到安全要求,安全设施是否完好,明确裸露导线是否带电。停电后要验电放电,再进行施工。
- 施工现场各种设备、材料及废弃物要放整齐,有条不紊,保持道路畅通。
- 配电箱内使用电动工具时,做好防护措施,防止破坏内部线缆。
- 用梯、凳登高做业时,下边应有人扶牢,下层人员应戴好安全帽。
竣工验收
- 工程资料由项目工程技术人员在施工过程中编制、收集,由项目资料员积累、保管、整理而成;竣工后,由项目部资料员整理装订成册,必要时由专门的档案管理员指导、帮助项目部资料员整理。
- 递交工资料整理时做到分类科学、规格统一、便于查找、字迹清晰、图形规整、尺寸齐全、签章完整、没有漏项,且不得使用铅笔、一般圆珠笔和易褪色的墨水填写和绘制,便于工程归档。
- 项目验收标准符合国家相关法律法规的要求,能通过消防局验收,以及甲方提出的合理而且可完成的要求。
- 项目的交付使用,施工方负责培训和现场点位的交接,把现场系统能够顺利的让甲方人员正常操作使用。
售后服务及保障措施
系统维护和技术支持目标
北京乐鸟科技公司拥有一支受过良好培训且富有经验的技术支持服务队伍,对系统运行中可能出现的技术问题完全有能力做好完整、及时、贴身的技术服务,在售后服务和技术支持过程中,公司将在项目进行和售后服务过程中协调并努力解决各方面的问题,为用户创造可靠的在线业务环境。
系统维护和技术支持的范围
所有与本项目有关的软件、硬件、网络都在售后服务和技术支持的范围内。
系统维护和技术支持的原则
为客户切实解决问题,在项目进行的任何一个阶段均会详细考虑用户的实际情况,保护用户的软硬件投资。为用户提供详实、周到的解决方案和全方位的技术支持,确保岳阳市智慧消防项目的网络等硬件、软件系统在整个项目生命周期内所有的技术问题均可以得到我公司的帮助和支持。
系统维护期
硬件设备运抵客户方之日起,即进入了售后服务期。北京乐鸟科技有限公司会对项目所提供的所有硬件设备根据厂商提供的标准保修期限进行保修。对于在保修期内正常使用过程中出现的设备损坏,公司将会对设备提供免费的上门维修服务,对于由于非正常使用造成的设备损坏或保修期后的设备损坏,承建单位仅收取所损坏的零部件的更换或维修费用、相应的运输费用。
安全咨询、通告服务概况
公司尽可能为用户提供尽量全面的安全知识、安全技术咨询服务,为用户解决安全问题,并为用户主动提供最新的安全技术动态信息,从人员安全技术提高的角度来解决安全问题。
定期检查服务
在保修期内,每年进行定期系统状况巡检。我公司应为本工程安排专业的、富有经验的资深工程师,在所有定期检查服务期间资深工程师不能更换。资深工程师通过网管及其它技术手段全面地检查网络情况,检查内容应涉及详细设计中的所有内容,检查后需对网络运行状况做出评估,提出修正、改进、完善的意见和具体方案,并提交书面报告。
服务方式
公司将为智慧用电项目提供电话技术支持、现场技术支持、设备维修支持、技术人员辅导、用户回访技术支持、紧急情况方案支持等方式的售后服务和技术支持。
电话技术支持
- 接到客户电话咨询或故障投诉后,咨询人员搜集全面故障信息并组织技术人员对故障现象进行分析,并对用户故障进行明确响应并向用户通报问题解决时间及方案。
- 对于涉及到非承建单位自主开发软硬件产品的质量问题,承建单位将与相关厂商积极沟通,保证在第一时间内解决客户遇到的问题。
现场技术支持
在系统运行过程中,技术服务人员搜集全面故障信息并对故障现象进行分析后,对于不能通过电话沟通协调解决的问题或其他厂商提供的产品和服务将根据具体情,为用户提供现场技术支持。
对于由于客户原因带来的强制性设备参数和实际场地的改变,凡属于本项目合同范围内的硬件设备,均提供免费再安装业务。
设备维修支持
本系统采用的硬件设备,凡在该硬件产品厂方保修期内如果发生以下情况:非人为原因造成设备短缺和损坏、发生故障和障碍、性能和技术指标达不到技术规范书的要求,承建单位均负责与厂方协调免费补发、修理和上门更换。对于补发、修理或更换后的设备,其运行期或保修期顺延的交涉工作也由承建单位与厂方进行协调。
用户回访技术支持
定期用户电话和上门回访帮助用户发现系统潜在的问题,解决用户在实际使用过程中遇到的困难。承建单位将对用户进行电话回访和上门回访,查找系统运行隐患,保证系统安全运行。
紧急情况技术支持
系统在运行过程中往往会受到许多突发因素的干扰产生一些不可预见的问题。根据我们以往项目的经验,系统运行过程中可能会出现以下几类突发性问题——设备损坏、线路故障、软件错误、操作失误。
响应时间
- 我公司实行7*24小时全线服务。
- 当接到客户的报修电话时,客响中心会详细记录您的信息,并在30分钟内再次与客户取得电话联系,确定工程师到达客户现场的时间,各地市在两小时内派出。
- 如果客户所在地点没有我公司委托服务机构,则需要增加在途时间。
- 上门服务工程师如果遇到特殊情况当场不能解决,我们的服务工程师会和客户协商,得到客户的同意后将机器带回委托服务机构维修,维修好后无偿将机器送回,或者与客户预约第二次上门的时间再次上门。
- 为保证客户的数据安全,请客户及时对您认为重要的数据自行备份。我公司不负责提供免费数据备份及恢复服务,也不承担相应的法律责任。
- 当客户的设备出现硬件故障,且设备部件超出保修期或自身原因无法保修时,客户需要自行购买维修所需备件,我公司工程师只向客户做相应建议,但不得向客户直接销售备件。
