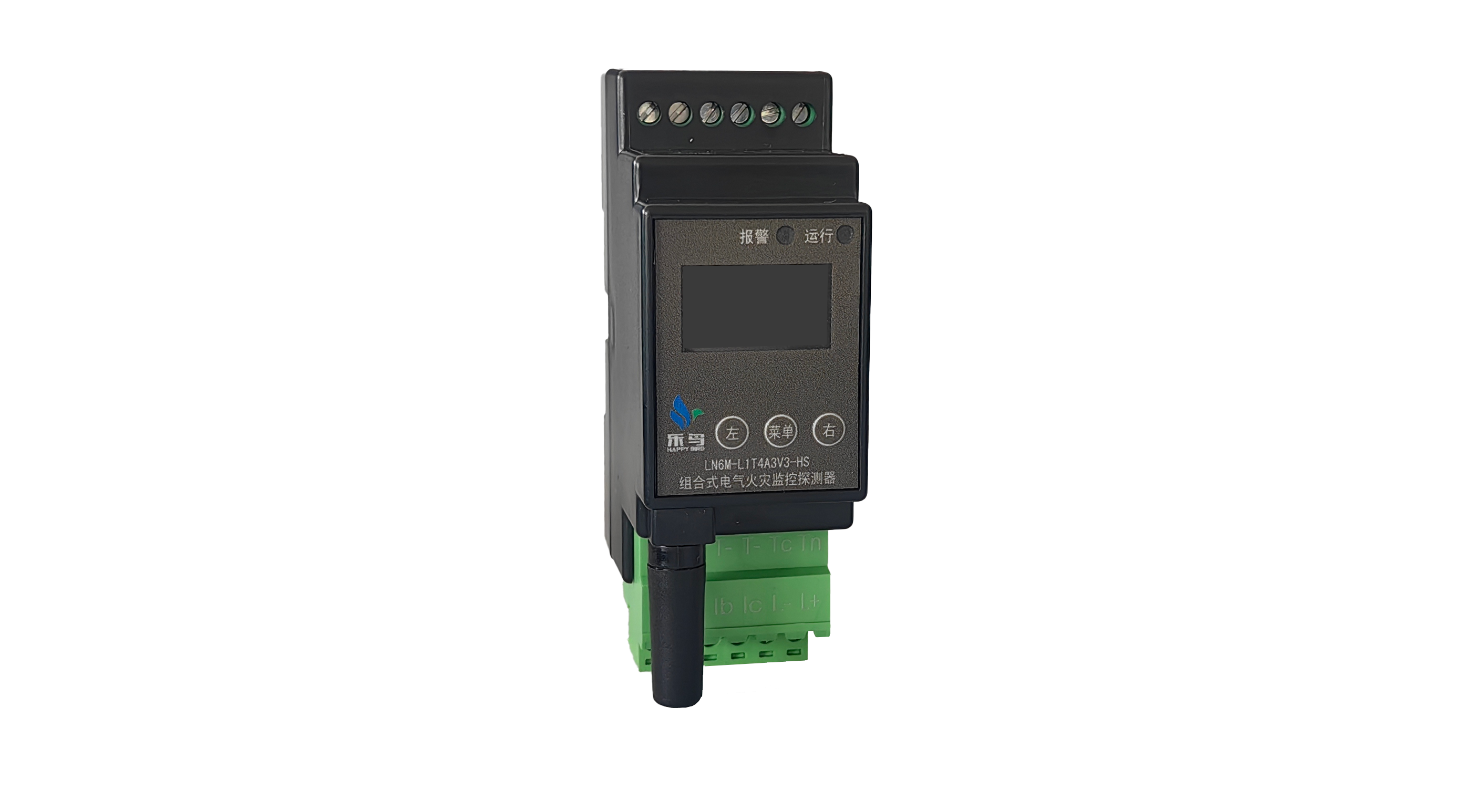

LN6M-L1T4A3V3-H-4G智慧用电








  一台主机可同时检测32路配电分回路用电参数,每条分回路可单独进行控制,做到配电箱全覆盖监测管理,其中单回路产品并对电动车充电行为准确预警,故障电弧预警功能。

  应用范围:计量配电箱、插座配电箱、照明配电箱、动力配电箱、动力插座配电箱、动力照明配电箱主分回路用电检测。






产品特点

  • 实时检测

    一路剩余电流、四路温度、四相电流、三相电压

  • 数据采集

    频率、功率、电能计量、最大需量、谐波分析

  • 隐患预警

    过压、欠压、缺相、电流/电压不平衡

  • 本地报警

    本地声光报警及显示,支持现场消音

产品功能

  • 隐患预警

    根据电流强度和高频率波动,判断是否存在快速连续性闪联现象,设定预警和断电值

  • 过流检测

    对过流现象实时监测,当检电流超过额定电流及时,及时预警或断电,各回路可单独进行开闭控制

  • 过载监测

    根据线路和用电功率,设定每条回路预警和最高负载值,系统根据实时电流监测,判断是否过载,减少火灾隐患

  • 温度检测

    对过温现象实时监测,当监测温度达到设定值时,及时预警或断电,各回路可单独进行开闭控制

  • 过压保护

    过压保护范围275V~400V, 入户电压超过默认值275V时,过压保护动作时间0.1S~5S(用户可自定义),过压自动恢复时间20S~60S(用户可自定义),各回路可单独进行开闭控制

  • 欠压保护

    欠压保护范围50V~190V,入户电压默认值160V时,欠压保护动作时间0.1S~5S(用户可自定义),欠压自动恢复时间20S~60S( 用户可自定义),各回路可单独进行开闭控制

  • 漏电监测

    漏电保护范围30mA,漏电保护动作<100ms,漏电自检正常5s内自动送电,当系统监测到漏电电流高于设置值时,启动跳闸保护

  • 故障电弧

    对电气线路中故障电弧进行检测,当检测到线路中存在引起火灾的故障电弧时,及时预警或断电,各回路可单独进行开闭控制

LN6M-L1T4A3V3-D-485智慧用电单回路模块




  智慧用电单回路监测模块是集成电压、电流、电量、剩余电流、温度、电弧等多功能的监测模块,采用供电模式采用5VDC供电(由LN6M-L1T4A3V3T-H-4G主机供电),通过RS485通讯将采集数据传送LN6M-L1T4A3V3-H-4G主机,由LN6M-L1T4A3V3-H-4G主机通过4G网络上传至乐鸟云平台。


  产品特点:采集单相回路电流、电压、电量、温度、剩余电流、故障电弧


                                   产品选型


剩余电流传感器

  LN6K开口式剩余电流传感器对接LN6M-L1T4A3V3智慧用电管理终端,提供剩余电流信号,数据采集传感器,属于开口圆形。


产品特点

使用高阻燃材料(轻盈方便)

使用超微晶忒心材料

使用环氧树脂进行浇注(固定、散热、抗震)

带屏蔽接线(更好的信号提供能力)


产品参数

输出电流:0.025-10mA

精度:0.5%(GB14287.2-2014国标第二等级)

线性度:0.5%

隔离电压:3000Vac



电流传感器

N6I开口式电流传感器配套智慧用电管理终端使用测量电流,交流220v、380v供电线路均可应用。开合式互感器可在主电路不断电的情况下安装。


产品特点

输入线圈为内置式;

卡扣式方便快速安装;

全封闭,机械和耐环境性能好;

电压隔离能力强,安全可靠。


产品参数

环境温度:-40℃~+85℃;

相对湿度:温度为40℃时不大于90%。
工作频率范围:50Hz~60Hz。
绝缘耐热等级:B级(130℃)。
绝缘电阻:常态时大于1000MΩ;
抗电强度:可承受工频1000V/1分钟;
阻燃性:符合UL94-Vo级。







温度传感器

LN6T温度传感器测量线路、设备外壳和箱体柜体温度,测量范围0-140℃,标准引线1m。(可定制长度)


产品特点

使用耐受300℃的温度芯片,耐受高温的导线

传感器使用超高温熔焊技术,带屏蔽接线(更好的信号提供能力)


产品参数

测量精度:0.1℃

测量误差:0.5%(GB14287.2-2014国标第二等级)

线性度:0.5%

隔离电压:3000Vac

报警温度范围:45℃-140℃

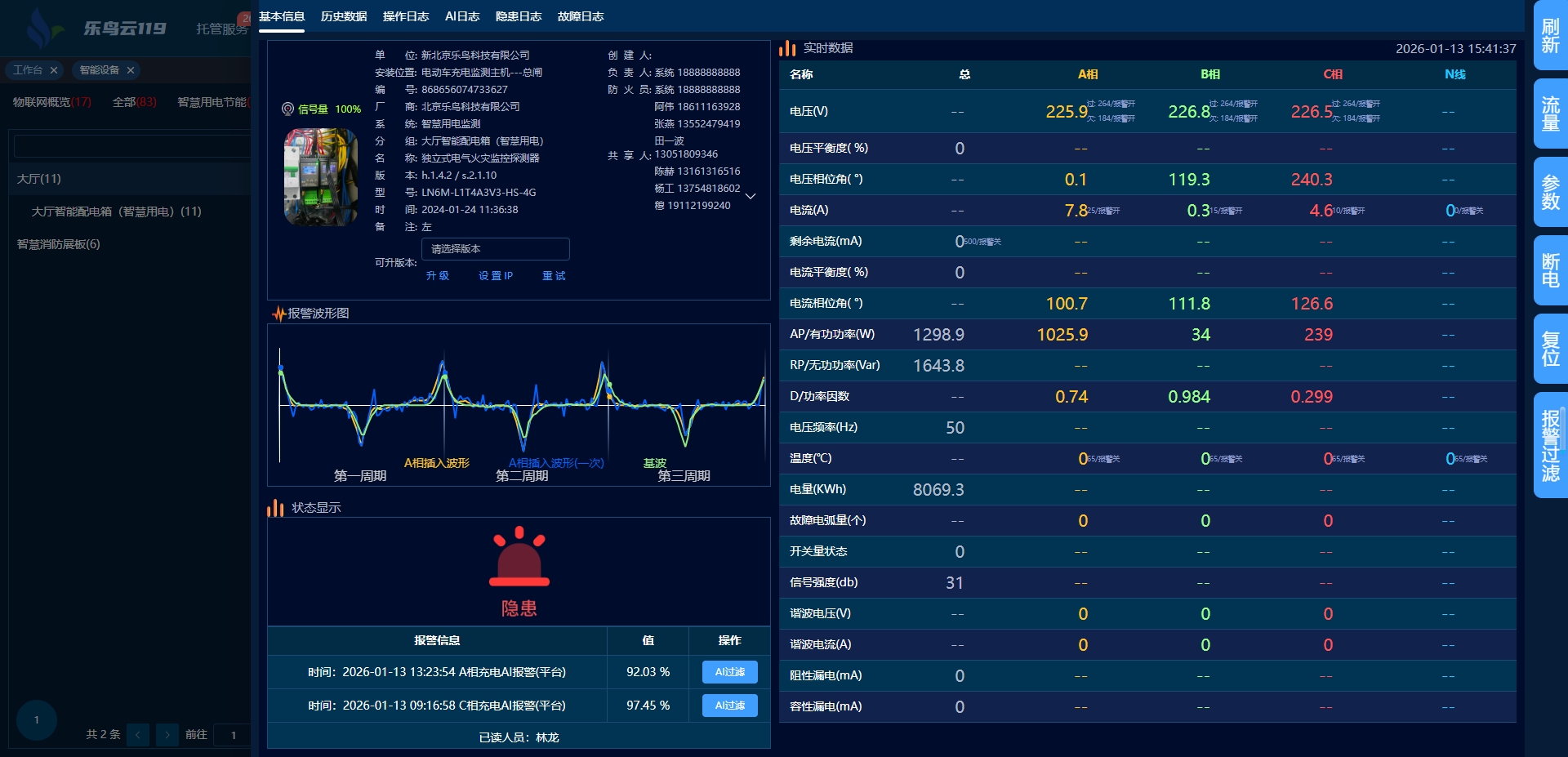

电动车充电器插入、拔出云平台预警
