银行智慧用电 介绍方案

• 银行用电安全概述

近年来，我国电气火灾多发，造成重大人员伤亡和财产损失。据统计，2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接经济损失92亿余元，均占全国火灾总量及伤亡损失的30%以上；其中重特大电气火灾17起，占重特大火灾总数的70%。这些事故暴露出电器产品生产质量、流通销售，建设工程电气设计、施工，电器产品及其线路使用、维护管理等方面存在突出问题。

• 银行用电情况概述

1、银行办公环境现状概述

办公楼是银行管理中枢，一些重要的行政指令、管理办法、政策下发等都要从这里发出。随着科技的发展对电力、环境的要求越来越高，对于用电的安全、控制、分级管理、节能等都有更高的管理需求，就银行目前的管理手段很难快速、高效、清晰的将这些问题一一解决。

2、银行营业网点现状概述

营业网点是银行服务客户的基础，随着电子信息化的应用及纵深推进，营业网点的设备越来越多，对电力、环境的要求也越来越高，基层科技人员少、运维辖区大、往往难以及时掌握网点电力运行状况、环境实时状态，隐含的风险一旦突发，轻则影响业务，带来负面影响，重则引发事故，被监管部门追究责任。

办公与网点日常运维和管理中存在的问题包括8小时、12小时、24小时用电的运维管理；线路老化、插座老化的检测；网点环境温湿度的监测与控制、空调的节能及智能运行管理；网点感烟探测及漏水检测等。其中以电力安全运维及空调的运维为重中之重。

一是传统的用电管理没有智能化管理，只是用机械空开将照明、插座、空调等线路分开，线路老化程度无据可循，插座是否老化打火无法检测，下班后办公室是否有带电设备没有监控，值班人员排查困难。一旦出现线路老化起火，插座打火起火，带电设备自燃、爆炸等情况，后果不堪设想。

二是受炎热气候的影响，加上网点设备间内设备运行所产生的热量，造成的设备间温度偏高,存在一定火灾隐患。对设备间温湿度实时远程监测和控制管理，及时侦测控制设备间空调的运行状态，保证空调设备的正常运行，消除消防隐患，是提高设备间安全管理水平的有效手段。

• 目前管理工作中存在的难题

（1）网点数量多，位置分散

银行共有 XX个营业网点及XX个自助银行，网点数量多、距离远、设备型号多、科技人员少、运维压力大，一旦出现电力故障不能及时处理，将会影响到业务的正常开展，甚至停业，对正常业务带来不良影响。

（2）离行式ATM、自助银行存在空调管理维护盲区

离行式ATM、自助银行因无人值守、空间密闭，在空调设备的管理与维护上存在着盲区。一旦空调出现问题，环境温湿度会急剧变化，空调运行过程中也极易出现漏水情况，这些问题的产生可能会带来设备故障造成业务中断，给用户造成不可估量的损失。

（3）日常管理维护方式落后

在电路和空调的日常管理中，主要靠人工现场巡检和维护为主，对电力环境的监控、温湿度、漏水及烟雾的监控，受工作条件影响也不易做到，无法及时发现故障隐患。出了问题或事故才能事后弥补。这样一来，管理工作就无法真落到实处，也无法从管理中要效益。

需求分析

为解决以上问题，银行拟对办公楼及网点电力和空调维护管理提出智能维护管理方案，通过技术手段消除隐患，防范风险。通过建设监控系统来实现办公楼及网点电力集中监控、空调集中监控、集中维护、集中管理、故障预警等，保证网点供电稳定、可靠，确保网点信息化设备正常工作，提升管理效率和水平。

管理目标

功能实现主要为：电力集中管理，空开运行状态监控、空调智能控制等，具体包括以下几点。

（1）电力集中管理。对供电异常情况提供短信或语音报警；当市电中断或电压超出设计的安全范围时，提供报警功能。

（2）空开运行状态监控。实时监控办公楼及网点各线路输入输出电压、电流、频率、空开内部温度、负载百分比、故障、旁路输出等。

（3）运行环境监控。电箱温度、设备间环境温湿度、烟雾探测等。

（4）空调系统智能控制。监控系统通过对设备间温度监控，根据温度控制空调运行状态，实现空调来电自启、故障报警、远程开关机自动化管理，保障设备间环境要求，实现节能环保；扩展漏水、烟雾、温感报警监测并提供报警功能，保障网点设备间实体安全。

• 运维解决方案

产品开发背景

为解决银行办公楼与营业网点电力日常运维管理中存在的主要问题，分析电力隐患、故障的后果，通过技术手段消除隐患，防范风险。通过建设监控系统来实现办公楼及网点空开、空调集中监控、集中维护、集中管理、故障预警等，保证网点供电稳定、可靠，确保网点信息化设备正常工作，缓解基层科技人员工作压力，提升管理效率和水平。

系统解决方案解析

为解决以上难题，综合考虑以上要求，提出能解决以上的问题的方案或产品，分别为智慧用电安全监控系统、智能断路器监控系统、灭弧式短路保护器监控系统及温湿度监控系统，以上产品组成智能运维系统共用一个管理控制平台。

• 智慧用电云平台

针对消防监管及维保的特点，结合现阶段火灾报警系统的技术现状，采用先进的、物联网技术、云平台、大数据、移动互联网等多媒体技术，多种通讯手段互备运行，自动报警和控制技术、消防地理信息技术等先进技术，解决消防电子政务一体化、消防设施维保正常化、火情故障报警自动化、火情处置三维原景呈现等问题。

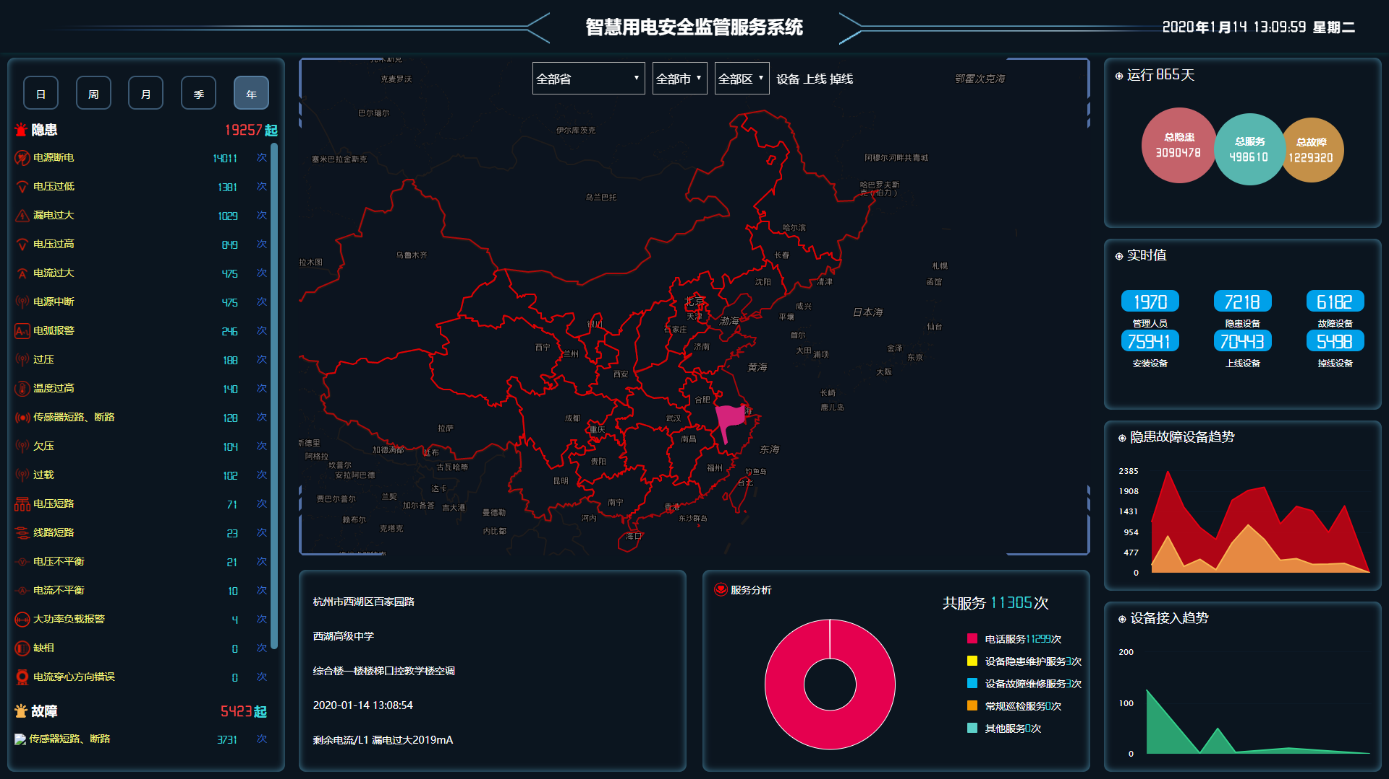

平台首页

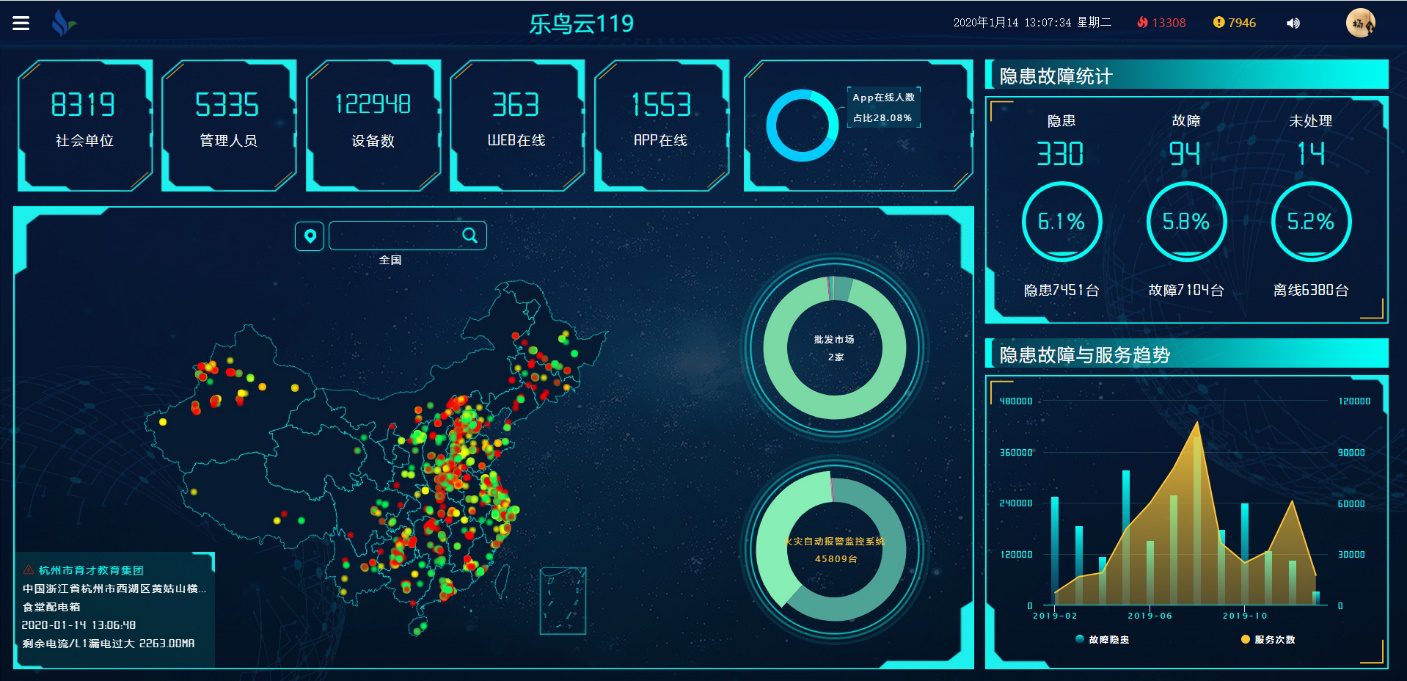

大数据分析

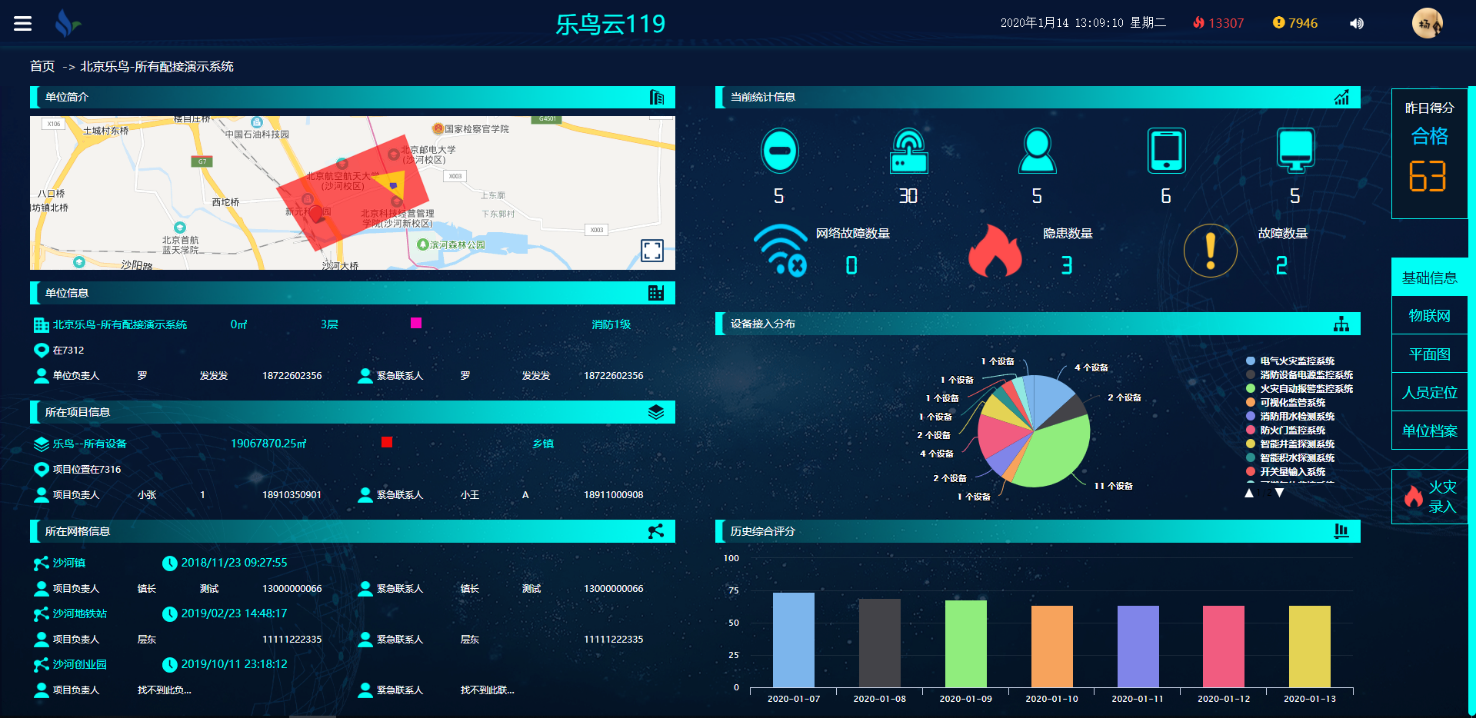

单位信息

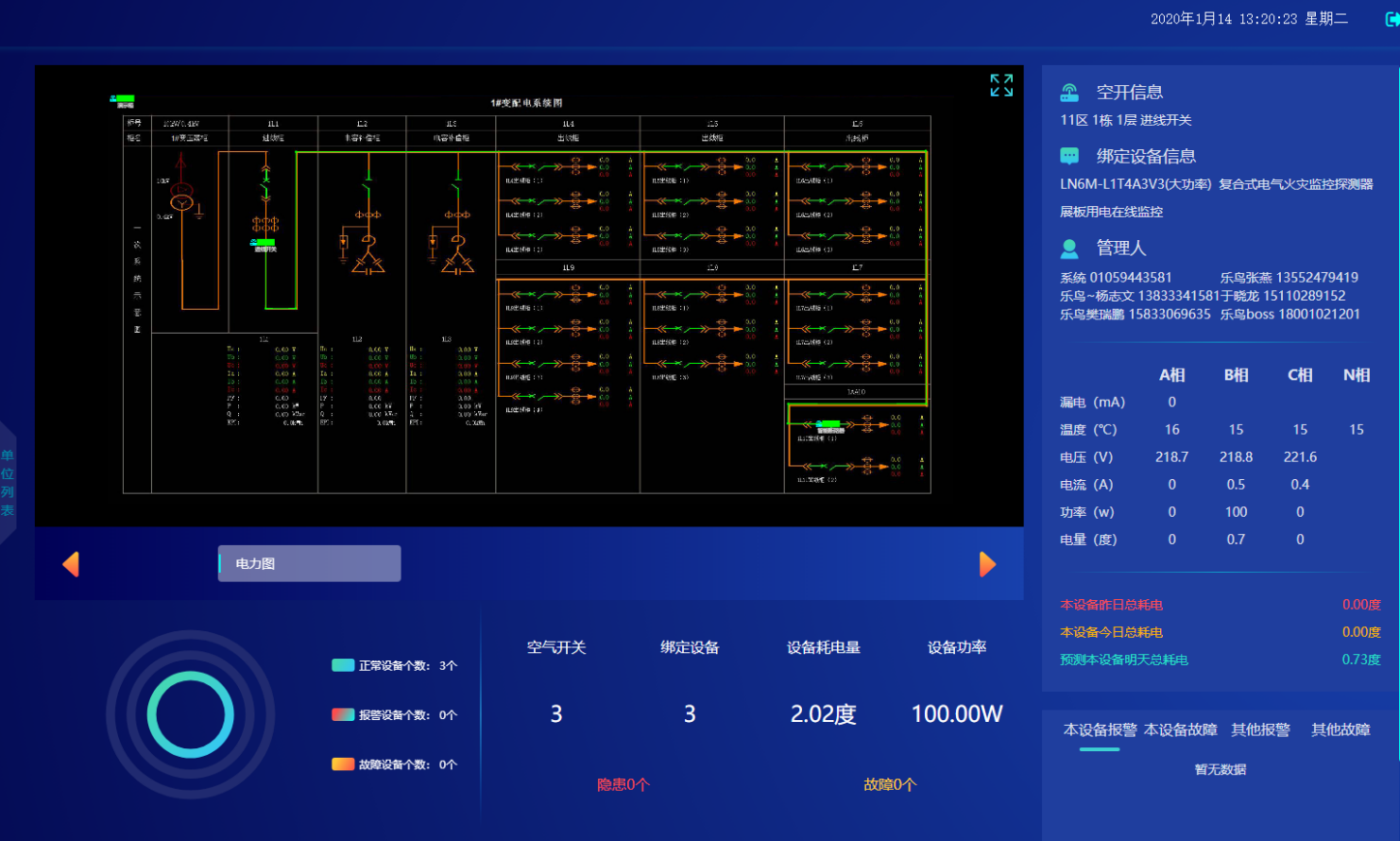

电力监控

平面图

• 系统拓扑图

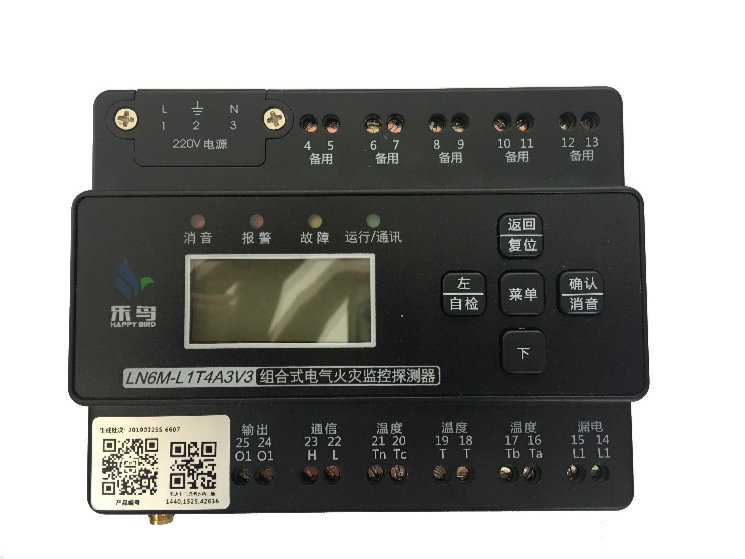

智慧用电服务监管服务系统

智慧用电监管服务系统是一套对外围电力设备进行状态监控和远程控制的专用系统。该系统能够实时监测用电线路情况，出现异常时及时保护和报警，提高发现和消除电气安全隐患能力。结合银行办公和银行网点用电管理需求， 该系统能够统计分析线路用电量、负载等参数的历史趋势，统计线路故障情况，为用电线路维护提供依据，提高用电管理效率。

系统功能

1. 可有效预防火灾发生，更全面、精准的监控电气电路运行的各种指标数据。
2. 智慧安全用电管理系统通过与NB-iot网络，实现了真正的无距离电气火灾监控管理。
3. 火灾的监控与报警基本不需要人工参与到电气电路的监控和预警工作中。
4. 监控设备可在电气线路发生异常的第一时刻进行自动预警，控制情况恶化。
5. 实时、无线数据传输，后台软件系统的支撑，及时把控电气电路运行情况。

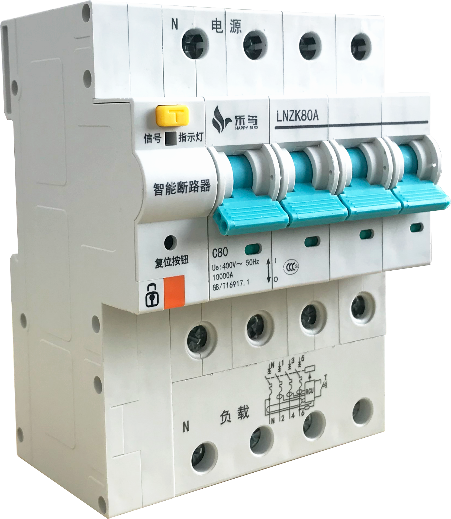

智能断路器监控系统

为了保障网点机房设备运行环境，降低运营成本，空调智能化运维控制系统可有效提高管理水平，降低人员劳动强度，大幅减少空调耗电和延长空调使用寿命，达到节能降耗的目的。

网点的设备间处于密闭状态，机房设备运行产生大量热量，又是高温天气居多，机房温度较外界平均要高5度左右，因此空调的运行工作尤其重要。自助银行的设备间属无人值守场合，空调的管理更为薄弱，要完全依靠人工巡检、人工操作和记录，24小时不间断运行造成电耗巨大且空调故障率很高。

全年的时间4－11月共8个月白天几乎都需要空调制冷运行，昼夜温差达到6-10摄氏度，晚上低温时间完全可以关闭空调。夏季的高温伴随着雨季的高湿，设备在高温高湿环境下工作，极易造成设备故障和降低设备使用寿命。空调在制冷的同时有时还需要除湿，这些操作靠人工巡检几乎无法完成。

在高温季节的8个月，每台空调平均每天至少可停机5小时，以每台空调每小时最低用电1度，每度1元计算，每台空调至少节约电费4080元。

系统功能

1. 1. 对机房环境温湿度及所需开关量实时监测；
   2. 对空调进行智能模式转换，即高温自动制冷，湿度超限自动除湿，常温自动停机操作；可远程设定工作温度范围
   3. 对空调实现来电自启、故障报警、远程开关机、网络化集中化自动化管理；
   4. 适用任何品牌型号的普通空调，不对空调做任何改造。
   5. 对空调实现网络化集中管理，有效地解决了由于电力异常、季节变换、温湿度环境变化造成的空调管理难度，提高了管理水平；
   6. 有效避免空调长时间运行，降低空调故障，最大限度节约用电；
   7. 对网点的环境状况、空调运行情况实时监控，为关键业务设备运行环境提供安全保障。

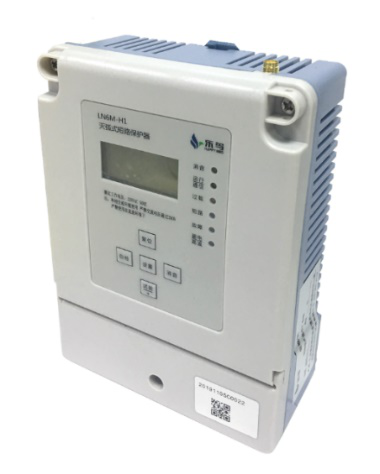

灭弧式短路保护器监控系统

有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

系统功能

1. 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。
2. 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3-60秒可设）时，保护器启动限流保护，并发出声光报警信号。
3. 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。
4. 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。
5. 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
6. 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

• 系统优势

实时数据

1）线路整体运行状况，异常线路数量及其异常原因等。

2）线路详细运行状况，包括供电模式、电压、电流、功率、温度、报警信息等。

3）线路报警功能，报警信息实时显示。

4）线路异常信息短信、邮件通知。

历史数据

1）线路运行情况历史记录。

2）直观显示一段时间内线路整体运行情况，为运维人员合理设置保护阈值提供参考。

统计报表

1）统计报表导出。

外设管理

1）线路供电方式选择。

2）线路远程控制。

3）线路保护阈值设置，包括电压、电流、功率、温度等参数的保护阈值。

4）线路保护时间设置，保护时间段内禁止任何操作。

用户管理

1）按分行、支行、ATM分级管理。

2）用户注册。

3）用户权限管理
