智慧用电管理系统 (酒店项目) 解决方案及应用

2020-06-03

酒店智慧用电现状及需求分析

智慧用电的政策法规

为贯彻落实党中央、国务院《关于加快推进生态文明建设的意见》和国家“十三五”规划《纲要》《“十三五”节能减排综合工作方案》《计量发展规划(2013-2020年)》《能源生产和消费革命战略(2016-2030)》等有关工作要求,加快建设重点用能单位能耗在线监测系统,健全能源计量体系,加强能源消费总量和强度“双控”形势分析和预测预警,推动完成“双控”目标任务,在前期试点工作的基础上,国家发展改革委、质检总局共同制定了《重点用能单位能耗在线监测系统推广建设工作方案》。

酒店作为重点能耗单位,加强电气火灾综合治理以及电能管理已成为社会关注的重要话题。本项目中针对某酒店客房,楼层配用电改造设计一套智慧用电安全监管与电能管理系统,实现酒店用电的智慧化管理,为保证酒店用电的独立性和安全性,把传统空开替换为乐鸟智能断路器的改造方案。目前,多数酒店用电均存在用电管理粗放、安全隐患频能源浪费较多等问题。远程智能电源监测管理系统从智慧化管理、安全用电、节能用电三大主题作为切入抓手,充分利用智慧化、信息化的技术手段与科学化的管理相结合,综合治理规范用电、安全用电,向科技要管理、要安全,确保人身、财产不受安全隐患威胁,有效地解决当前存在的问题,尽最大可能杜绝火灾事故的发生。

酒店智慧用电管理现状分析

安全问题

电气设备老化,酒店电气线路老化或配置不合理,容易引发火灾。如大量使用单层绝缘绞线接线板,这种电线没有护套,易因挤压或被动物咬噬而发生短路;客房内的电熨斗、电暖气、热得快等电热器具,客人使用不当、违章接线或忘记断电而使电器设备过热引燃周围可燃物造成火灾;

供电线路损耗大,因酒店宾馆用电设备多,供电线路分支多、长,视在功率大,存在较大的损耗及热阻线损,导致末端电压降大,电能使用效率明显下降,并存在一定的安全隐患;

在用电系统的日常管理中,主要靠人工现场巡检和维护为主,工作人员的工作量比较大,且工作单调繁琐,容易忽略安全隐患,缺乏完善的系统平台预警报警功能及数据对比分析工具;

能源管理问题

缺少对各个用电回路监测,各回路实际用电情况不明,能源消耗不清晰;

住客节能意识低,电能管理方式简单:酒店宾馆作为赢利性商家,面对的客户群体多为外地临时入住的客人,酒店宾馆又无法及时监测客房客人的去留和用电情况,因此存在比如白天长明灯、外出忘记关灯、电视等现象,导致电能浪费非常严重。同时,多数酒店宾馆商家从满足客人需求出发,只是从保障设备能正常运行方面考虑对电能使用加以管理,没有从使用效率、能耗标准和设备使用寿命等角度,对整体的电能使用进行精益管理,电能利用率低。

运维管理问题

运维难大:客房数量多,位置分散,距离远、设备型号多、专业人员少、运维压力大,工作效率低。供电线路的巡查也仅是对于那些在表面可以观察到的线路,对于墙体内部的供电线路的观察基本没有,使得这部分安全隐患无法得到有效控制。同时在故障发生时,由于没有科学化的检测技术,无法快速确定事故原因所在,对各类设备事故的查找过程中,对于事故事件的记录不够准确及时,导致对事故处理的过程中无法进行及时有效的排除,造成较大的安全隐患。

日常管理维护方式落后:在用电系统的日常管理中,主要靠人工现场巡检和维护为主,末端供电线路只能通过万用表,钳形表,测温枪等对线路的输出电流、电压,线路温度等人工记录的方式来了解医院整体用电情况,监控管理方式落后、管理维护成本高,这样一来,管理工作就无法落到实处,也无法从管理中出效益。



酒店智慧用电需求分析

作为典型的服务性行业的酒店宾馆,为了给客人提供一个舒适的环境,酒店宾馆的用电设备繁多,每个房间有多盏照明灯,其它有电视机、冰箱、空调、引水机、热水器等用电设备,对酒店宾馆行业的商家来说是电费支出已是一项主要的成本,因此,酒店宾馆商家对电费支出成本加以控制已显得十分必要,也是节约酒店宾馆行业运营成本,提高行业竞争力的最有效手段。

 该酒店在智慧用电管理系统使用管理精细化方面,有很大的提升空间,具体分为如下几个方面。

建立智慧用电管理中心

帮助酒店真正的节能节费,为酒店节约运行成本;酒店管理者同时可以清晰掌握自身的用电指标数据及与同行业对标的情况,不断设置智慧用电管理提升目标,改进智慧用电管理工作,提升酒店管理水平。

节能管理

实施的节能技改的收益无法实施监测及量化展示,下达的用电指标无法有效监管,智慧用电管理考核制度难以实施。通过电博士智慧能源运营平台基于乐鸟智能断路器实时用电数据和历史用电基准做对比分析,量化用电变化数据,提供可视化的信息图表,衡量用电或节能绩效。

电能监测

对各个用电回路设备实时在线监测电流、电压、功率、电量等运行电参数,有效保障设备的正常运行。通过乐鸟自行主开发的智能断路器,可在云平台上实现对用电的实时监测分析,若发生故障第一时间发出报警,为用户解决智慧用电管理提供方案。

安全智能保障

对各个用电回路进行实时监测、故障预警、故障报警、断电保护等电气安全保障,把事后处理转向事前防范,杜绝因安全隐患引起的事故发生。



系统介绍

智慧用电服务监管服务系统

智慧用电监管服务系统是一套对外围电力设备进行状态监控和远程控制的专用系统。该系统能够实时监测用电线路情况,出现异常时及时保护和报警,提高发现和消除电气安全隐患能力。结合银行办公和银行网点用电管理需求, 该系统能够统计分析线路用电量、负载等参数的历史趋势,统计线路故障情况,为用电线路维护提供依据,提高用电管理效率。

系统功能

  1. 可有效预防火灾发生,更全面、精准的监控电气电路运行的各种指标数据。
  2. 智慧安全用电管理系统通过与NB-iot网络,实现了真正的无距离电气火灾监控管理。
  3. 火灾的监控与报警基本不需要人工参与到电气电路的监控和预警工作中。
  4. 监控设备可在电气线路发生异常的第一时刻进行自动预警,控制情况恶化。
  5. 实时、无线数据传输,后台软件系统的支撑,及时把控电气电路运行情况。



智能断路器

智能化断路器综合了现代高电压零飞弧技术、电子技术、电气自动化技术、网络通信技术、计算机及其软件技术等, 采用模块化结构, 完全突破了传统断路器的许多不足, 集保护、测量、监控于一体。除了具备过载、过流、速断、漏电、接地等常规控制、保护、报警、整定功能外, 同时还具备、存储、记忆、逻辑分析、判断和选择以及网络通信等功能。能够实时地显示温度、电流、电压、功率因数、有功、无功等各种特征参数并进行故障参数、类型的储存,具有自诊断能力, 从而为运行维护人员进行相应的信息查询和故障判断处理提供现场的实际运行资料, 为系统运行方式的优化奠定了基础。通过其所具备的网络通信技术可以使多台智能化断路器实现与中央控制计算机双向通讯, 构成智能化的供配电系统, 实现“四遥”功能, 为无人化站所和实现区域联锁、远方监控、运方调整等创造必要的设备技术保障。

系统特点

对各类电参数实行全面的检测与控制、全方位提高安全性能,在传统空开保护项目(漏电、短路、过流/过载)的基础上,增加对打火、过温、过压、欠压、雷击的检测与保护,从而弥补传统电力安全设备的不足,全面保护电力系统安全运行;

对电气异常迅速作出断电与报警反应,并记录异常类型,从而在保护电力系统的同时让管理人员及时了解电力系统现状;

随时随地直接远程查看电路状态,包括报警信息、开关状态、电压、电流、漏电流、温度等,各种用电安全数据触手可及。

允许每月自动检测漏电保护性能,以取代可靠性极低的人工检测,确保漏电保护随时有效,为人身安全提供高级别的保护。



重要功能

漏电保护 :线路漏电流达到30mA时,断路器0.005s断电保护;

短路保护:线路短路时,断路器0.04s断电保护;

微断分断能力高达6KA,塑壳分断能力达到50KA;

过流(过载)保护;

过欠压保护:超过250V/430V预警,低于190V/320V预警;入户电压超过263V/456V,10S内断电保护;

单相浪涌雷击保护:浪涌最大泄放电流15KA;

功率限定:达到限定功率,5s后断路;

漏电保护功能自动检测:可设置漏电保护功能每月自动检测;

自动送电:漏电检测断电5s后自动送电;

手自动一体控制:手机遥控,可以按键自动控制,也可以通过手动推杆控制通断;

在线检测、定时开关、故障记录、安全记录;

三相不平衡报警、缺相报警。



系统优势

实时数据

1)线路整体运行状况,异常线路数量及其异常原因等。

2)线路详细运行状况,包括供电模式、电压、电流、功率、温度、报警信息等。

3)线路报警功能,报警信息实时显示。

4)线路异常信息短信、邮件通知。

历史数据

1)线路运行情况历史记录。

2)直观显示一段时间内线路整体运行情况,为运维人员合理设置保护阈值提供参考。

统计报表

1)线路供电方式选择。

2)线路远程控制。

3)线路保护阈值设置,包括电压、电流、功率、温度等参数的保护阈值。

4)线路保护时间设置,保护时间段内禁止任何操作。

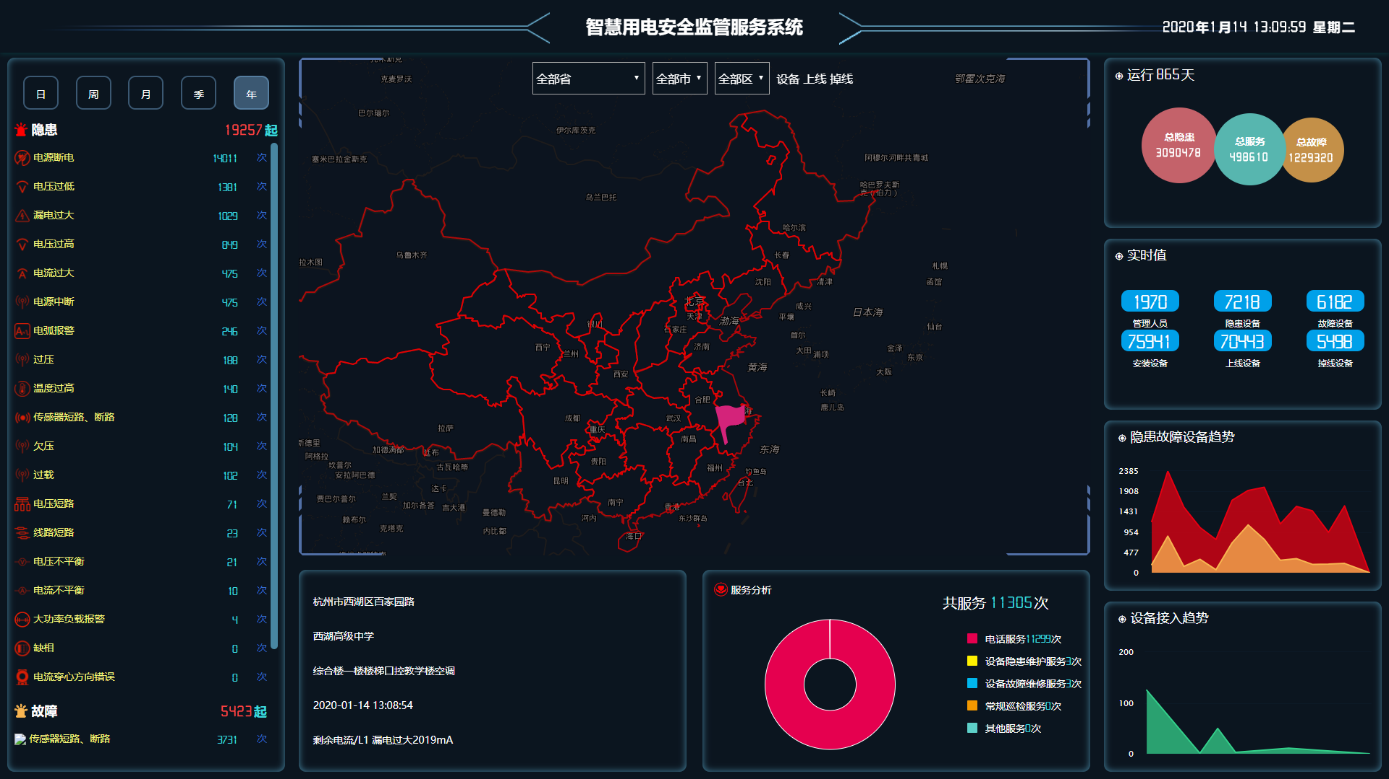

智慧用电云平台



平台首页



大数据分析



单位信息

电力监控







平面图





产品选型及参数

LN6M-LIT4V3A3用电监控探测器

准确、实时地接收监测线路中的剩余电流、温度、电流、电压、功率、频率、电度、故障电弧等变化信息,当监测线路发生异常时,能够迅速发出报警信息并准确显示故障原因,实现配电线路用电信息的监控与上传

技术参数

工作电源

AC220V ±20%50Hz

检测范围

单相/三相回路电压、电流、功率、电度

检测总有功功率、无功功率、功率因数、电流、电压相位角、三相电压、电流不平衡度、一路剩余电流、四路温度测量

系统频率、总有功电度、总无功电度、各相有功电度和无功电度测量与计算功能

正反向总有功电能、四象限无功电能累计;分时电能正反向总有功电能、四象限无功电能累计

正反向总有功最大需两、正反向总无功最大需量及发生时间

各相/线电压、电流、频率、总/三相有功功率、无功功率、视在功率的最大/最小值及发生时间

电参量与继电器关联起来并进行越线告警控制,支持过流、零流、接地、低压、过呀、低频、过频、底功率因数越线告警

电压和电流谐波畸变率、电压2~31次谐波分量占有率、电流2~31次谐波分量占有率、电流K因数、电压基波有效值、电流基波有效值等测量与计算功能

温度检测

0~150°C,测量精度±1°C

检测精度

电压及电流0.2级,其他0.5级

通讯方式

2G/NB-LOT通讯方式

使用环境

-20°C~60°C

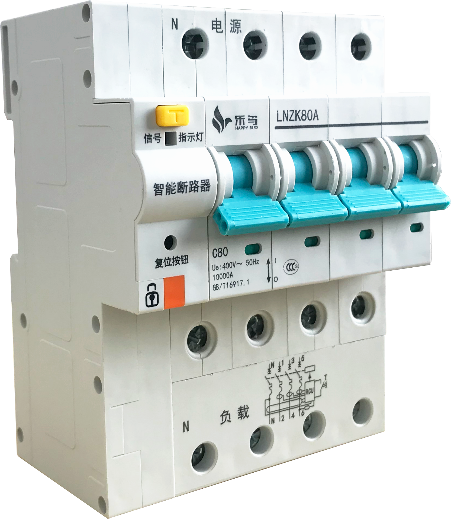

LNZK智能断路器

集智慧用电、传统断路器、自复式过压保护器、浪涌保护器、多功能电表仪表、智能照明模块于一体,替代传统断路器,用户通过远程设置、查询、遥控或定时开关、自动完成漏电保护功能自检、分线路用电计量,故障实时报警等功能









技术参数

技术参数

功能说明

功能配置

额定电压

3P、4P、4P带漏保 AC380V/50Hz

1P、2P、2P带漏保 AC220V/50Hz



可选型

额定电流

32A、40A、63A、80A

可选型

电能计量

三相电能计量



参数测量

电压U、电流I、功率P、功率因素PF等测量



控制

可通过APP或者Web端平台进行远程分合闸



通信

RS485、NB-Lot、无线WIFI等功能



短路保护

5In-10In,0.04S断电保护

分段电流:Ics=Icn≥6KA





过载保护

额定电流Ln

(A)



起始

状态



检验

电流A



规定

时间T



预期

结束



检验

环节温度





>63A

冷态

1.13In

t≤2h

不脱扣

30℃-35℃

≤63A

t<1h

>63A

热态

1.45In

t≤2h

脱扣

30℃-35℃

≤63A

t<1h

≤32A

冷态

2.55Ln

1s<1<60s

脱扣

30℃-35℃

>32A

1s<1<120s

过欠压

保护



额定电压Ue

阈值

动作类型

备注



380V

U>456V

10s内断路保护



U>430V

APP平台预算



U<320V

220V

U>263V

10s内断路保护



U>250V

APP平台预算



U<190V

功率限定

达到限定功率,5s后短路



自动送电

漏电自动检测断电5s后自动送电

带漏保微断

打火

线路接头5秒内通断至少10次打火断电



过温保护

过温70度5秒报警,过温90度1秒断电



漏电

漏电30mA以内,0.1秒断电







产品选型

额定电压

额定电压

AC380V/220V

额定电流

输入电流

80A、63A、40A、32A、20A、10A

测量性能

符合标准

GB/T 19063.1、GB/T 16917.1

测量精度

有功电量1.0级

时钟精度

误差≤0.5s/d



配置方案

1、按某酒店一层总配电箱的配置,实现对各客房及公共照明的配电管理;

2、该配置可满足20个配电,一个公共照明、3个备用回路的用电管理(可参考接线示意图);

3、直接更换传统空开,不改变用电性能;

4、如因其他区域用电线路有不同配电管理需要,也可选择实际情况调整智慧断路器的规格和用量;



楼层总配电箱

产品名称

型号

数量

智慧用电安全管理系统

智慧用电管理终端

LN6M-L1T4V3A3

3

智能断路器

4P

18

智能断路器

2P

2



楼层总配电箱



产品名称

型号

数量

智慧用电安全管理系统

智慧用电管理终端

LN6M-L1T4V3A3

3

智能断路器2P

32A

18

智能断路器1P

32A

2

客房配电箱

序号

名称

型号

单个客房用量(台)

01

智能断路器2P

32A

1
